点击放大查看

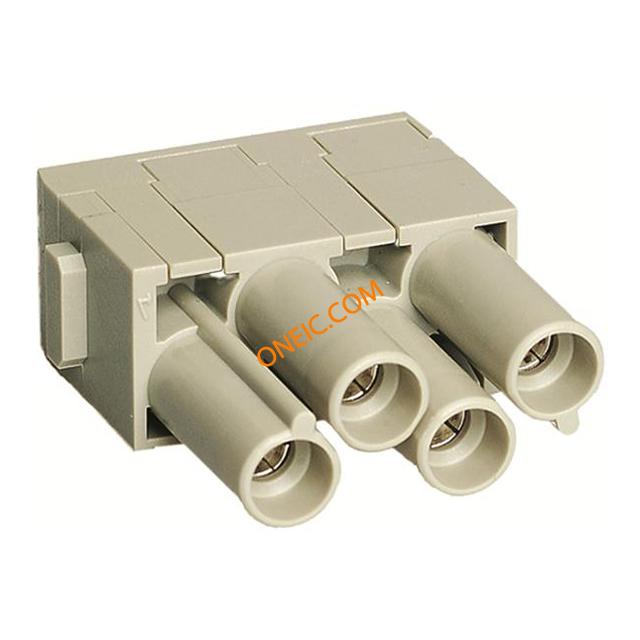

09140043141
| 制造商 | |
| 描述 | Conn Housing F 4 POS Crimp ST Cable Mount Heavy Duty Power Connectors MOD FOR FEMALE CON HAN CC 4 CRIMP CON HAN CC PROTECT MOD CRIMP FEMALE Han Power Connector 4 Mod Female 40A HAN4MODF-C40A Connector: HAN; module; female; Han Modular CC Protected; PIN:4 Han-Modular Modules: Han 4 Mod F-c 40A Harting HAN Modular 系列 4P+E 4 路 母座 受保护模块 , 额定电流 40A/ 830 V, 适用于大负荷电源连接器 |
| 分类 |
商业参数
| 零件号别名 | 004 09 09-14-004-3141 14 3141 | 产品类别 | Heavy Duty Power Connectors |
| 标准包装数量 | 1 | 工厂包装数量 | 2 |
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
| 材料阻燃等级 | UL94 V-0 | ||
电气参数
| 测试电压 | 8kV | 额定电压 | 600V |
| 最大额定电流 | 40A | 最小输入电压 | 830V |
| 连接器类型 - 电压输入 | w/o terminals | ||
机械参数
| 颜色 | Gray | 深度 | 40.9 |
| 高度 | 14.6 | 重量 | 0.04 kg |
| 包装方式 | Bulk | 重量（g） | 10.46667 |
| 触头类型 | Han® C | 安装类型 | Straight |
| 连接器类型 | Module without Contacts | 安装样式 | Straight |
| 插入力 | Male | 总宽度 | 1 |
| 壳体材料 | Polycarbonate (PC) | 总长度 | 34.2 |
| 包装数量 | 1 | 连接器 - 电缆 | module |
| 端接样式 | Crimp | 触点数 | 4 |
| 位数 | 4 | 绝缘材料 - 材质 | polycarbonate |
产品信息
| SPG | 1 | 类型 | Housing |
| 连接器性别 | F | 系列 | Han-CC |
| 极性 | 4P+E | 极数格式 | 4P+E |
| 产品子类型 | Inserts | 附件类型 | Protective Module |
| 适配器系列 | Han Modular CC Protected | 测量范围 | Han CC 保护 |
| 单元数量 | 1 | 适用产品/相关产品 | Heavy Duty Power Connector |
环境参数
| 机械寿命 | 500cycles | 工作温度 | -40°C ~ 127°C |
相关型号
09320006208
Harting Technology Group
Contact SKT Crimp ST Cable Mount Heavy Duty Power Connectors HAN HsC FEMALE CRIMP 6mm2 CROSS SECTION HAN HSC FEMALE CRIMP CONT 10 AWG Han HsC Female Crimp Contact 10 AWG Connector;Female Insert;Silver Plated 10 AWG Power Contact;Han C Modular Conn Contact F 1Power POS Crimp ST 1 Terminal 1 Port Connector;FemaleInsert;SilverPlated10AWGPowerContact;HanCModular Contact; female; 6mm2; Han Com; silver plated; crimped; 40A; 3mΩ Han C Contacts Female: Han HsC Female Crimp Contact 10 AWG Harting Han Contacts 系列 1 路 母座 触点

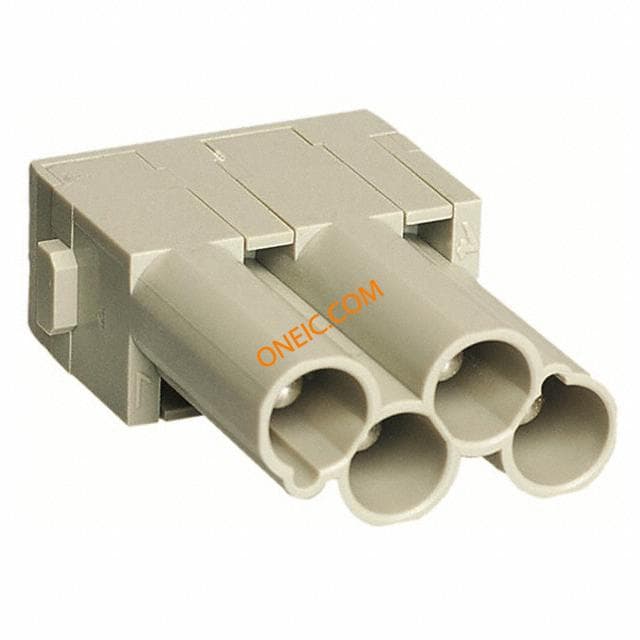

09140043041
