点击放大查看

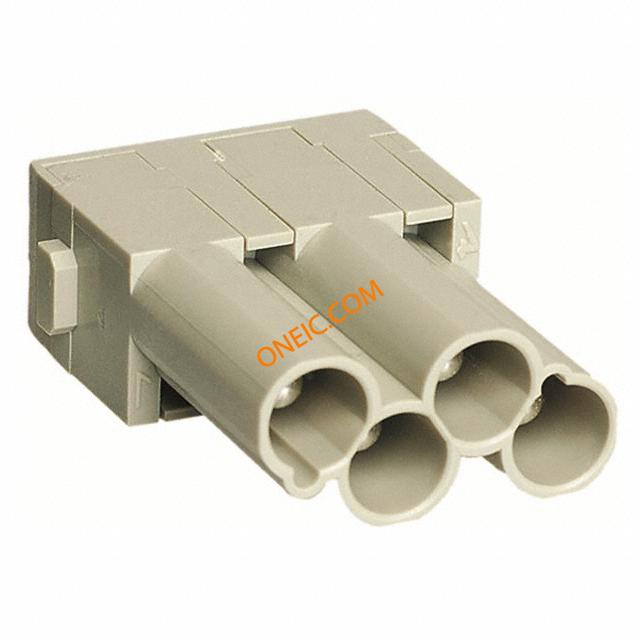

09140043041
| 制造商 | |
| 描述 | Conn Housing F 4Power POS Crimp ST Cable Mount Heavy Duty Power Connectors MOD FOR MALE CON HAN CC 4 CRIMP CON HAN CC PROTECTED MOD CRIMP MALE Han Power Connector 4 Mod, Male, 40A HAN4MODM-C40A Connector: HAN; module; male; Han Modular CC Protected; PIN:4 Han-Modular Modules: Han 4 Mod M-c 40A Harting HAN Modular 系列 4 路 公插 受保护模块 , 额定电流 40A/ 830 V, 适用于大负荷电源连接器 |
| 分类 |
商业参数
| 零件号别名 | 004 09 09-14-004-3041 14 3041 | 产品类别 | Heavy Duty Power Connectors |
| 标准包装数量 | 1 | 工厂包装数量 | 2 |
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
| 材料阻燃等级 | UL94 V-0 | ||
电气参数
| 测试电压 | 8kV | 额定电压 | 600V |
| 最大额定电流 | 40A | 最小输入电压 | 830V |
| 最小供电电压 | 830V | 连接器类型 - 电压输入 | w/o terminals |
机械参数
| 颜色 | Gray | 深度 | 44.6 mm |
| 高度 | 14.6 mm | 重量 | 0.04 kg |
| 包装方式 | Bulk | 重量（g） | 12.93333 |
| 触头类型 | Han® C | 安装类型 | Straight |
| 连接器类型 | Module without Contacts | 安装样式 | Vertical |
| 插入力 | Male | 总宽度 | 1 |
| 壳体材料 | Polycarbonate (PC) | 总长度 | 34.2 mm |
| 包装数量 | 1 | 连接器 - 电缆 | module |
| 端接样式 | Crimp | 触点数 | 4Power |
| 位数 | 4 | 绝缘材料 - 材质 | polycarbonate |
产品信息
| SPG | 1 | 类型 | Housing |
| 连接器性别 | F | 系列 | Han-CC |
| 产品子类型 | Housings | 附件类型 | Protective Module |
| 适配器系列 | Han Modular CC Protected | 测量范围 | Han CC 保护 |
| 单元数量 | 1 | 适用产品/相关产品 | Heavy Duty Power Connector |
环境参数
| 机械寿命 | 500cycles | 工作温度 | -40°C ~ 127°C |
