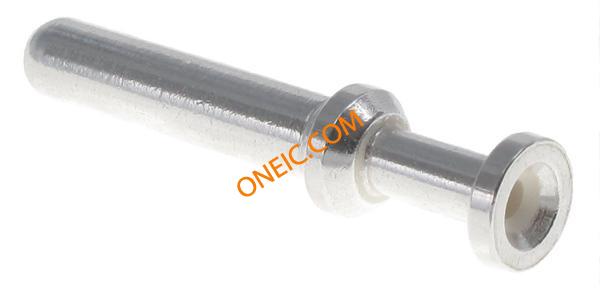

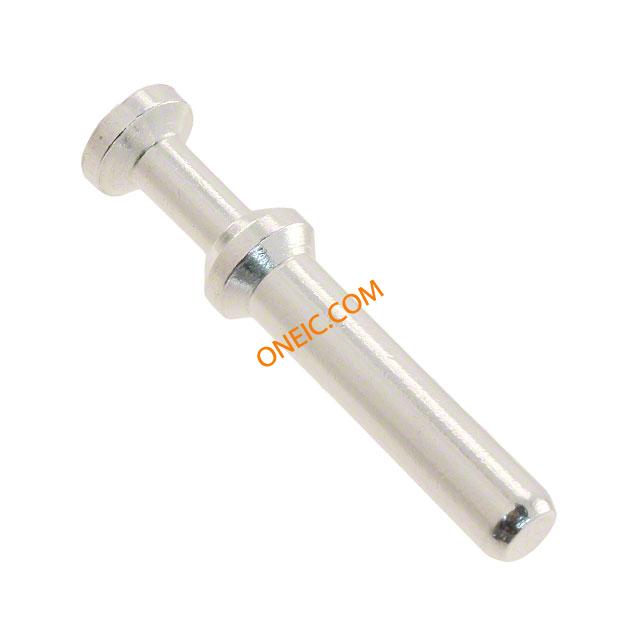

09320006104

制造商
HARTING Technology Group
描述
Contact PIN Crimp ST Cable Mount Heavy Duty Power Connectors HAN HsC MALE CRIMP 1.5mm2 CROSS SECTION HAN HSC MALE CRIMP CONT 16 AWG Han HsC Male Crimp Contact 16 AWG HANHSCMALECRIMPCONTACT16AWG Contact; male; 1.5mm2; Han Com; silver plated; crimped; 40A; 3mΩ Harting Han Contacts 系列 公插 压接触点 , 额定电流 40A/ 830 V, 适用于大负荷电源连接器
分类
工具与焊接解决方案压接钳、压接机、压力机压接钳
对参数有疑问？问 AI 助手

商业参数

零件号别名000 09 09-32-000-6104 32 6104产品类别Heavy Duty Power Connectors
标准包装数量1工厂包装数量25

合规参数

RoHSLead free / RoHS Compliant欧盟RoHSCompliant

电气参数

额定电压830 V接触电阻1
最大额定电流40A

机械参数

深度6 mm间距Not Required mm
高度10重量3.35 g
包装方式Bulk导线线规16 AWG
屏蔽类型No端接方式Crimp
重量（g）2.80000触头类型Power
安装类型Cable Mount插针或插孔Pin
连接器类型Connector Rectangular接触镀层Silver
安装样式Through Hole插入力Male
触头材料Copper Alloy壳体材料Not Required
总长度29.1 mm包装数量25
连接器 - 电缆contact端接样式Crimp
触点数1 POS接触件端接Crimp
接触镀层厚度118.1µin (3.00µm)线规或范围 - AWG16
线规或范围 - mm²1.5mm2触点材料 - 镀层silver plated

产品信息

SPG25类型Machined
连接器性别PIN系列Han-Com
产品子类型Contacts附件类型Crimp Contact
适配器系列Han Com测量范围Han 40A 压接、Han C、Han CC、Han CD、Han Com、Han HSC
单元数量1适用产品/相关产品Heavy Duty Power Connector

环境参数

机械寿命500cycles工作温度125

相关型号

09990000110

09990000110

HARTING

Crimpers HAN CRIMP TOOL FOR C D E CONTACTS Crimp Tool Han Hand Tools HAN CRIMP TOOL FOR C D E CONTACTS HAN HAND CRIMP TOOL Parallel action crimp tool for HAN conn HartingCrimpTool Tool: for crimping; terminals; 0.14÷4mm2; 26÷12AWG; Series: Han Han Tools: Han Hand Crimp Tool Harting Crimp Contact 压接工具 , 适用于26 → 12 AWG 线规格

¥4962.1572
详情
09990000001

09990000001

HARTING

Crimpers HAN C CRIMP TOOL Crimping Tool For Contacts Han-Yellock Hand Tools HAN C CRIMP TOOL BUCHANAN CRIMPING TOOL. HAN Power Tool; Industrial; Crimp; Single; 6.3 mm PowerTool,Industrial;Crimp;Single;6.3mm Tool: for crimping; terminals; 0.14÷2.5mm2; Series: Han E Han Tools: Buchanan Crimping Tool Han Harting Han D 系列 压接工具 , 适用于Han D 触点

¥3727.5560
详情
09140073001

09140073001

Harting Technology Group

Han Cd - Modul Sc / Han Cd - Module Sc Stifleinsatz / Male Inser Heavy Duty Power Connectors MOD FOR MALE CON HAN CD MODULE HAN CD MODULE CRIMP MALE HAN3/4MOD-M-C Connector: HAN; module; male; Han Modular CD; PIN:7(3+4); 830V Han-Modular Modules: Han 3/4 Mod - M-c Harting HAN Modular 系列 1行 3针 插头 电源连接器外壳

¥15.4840
详情

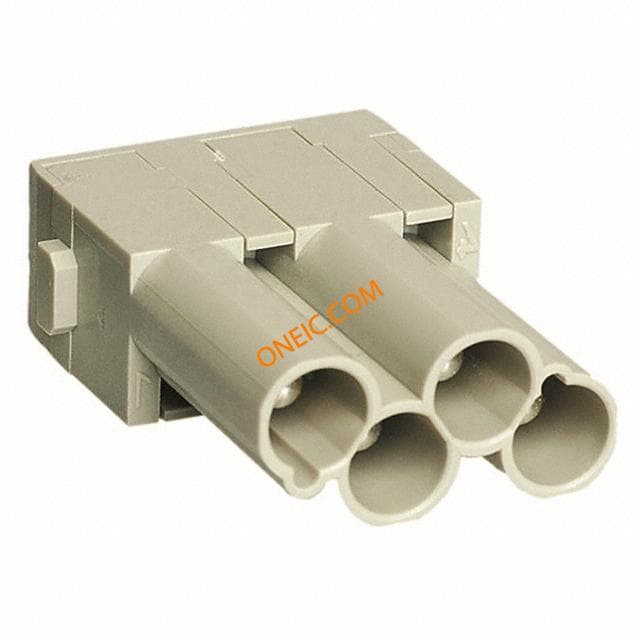

09140043041
