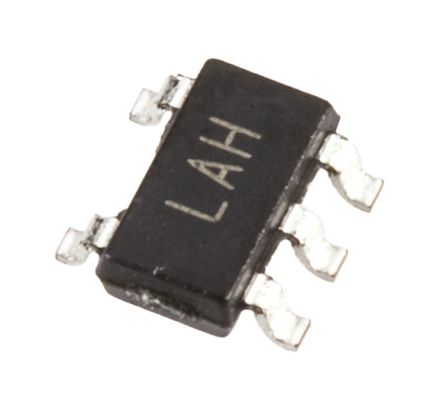

ADP2108AUJZ-3.3-R7

制造商	Analog Devices, Inc.
描述	Conv DC-DC Single Step Down 2.3V to 5.5V 5-Pin TSOT T/R IC REG BUCK SYNC 3.3V TSOT23-5 DC-DC 3.3V 600mA 3MHz Step-Down TSOT5 Voltage Regulators - Switching Regulators Compact 600mA 3MHz Step-Down BUCK, 5.5VIN, 3MHZ, 0.6A, 3.3V, 5TSOT Analog Devices ADP2108 系列线性稳压器, 3.3 V ±2% /600mA, 5针 TSOT Switching Voltage Regulators Compact 600mA 3MHz Step-Down
分类	连接器解决方案接线端子螺丝接线端子

对参数有疑问？问 AI 助手

商业参数

其他名称	ADP2108AUJZ-3.3-R7CT	标准包装数量	Tape & Reel
标准封装名称	SOT-23

合规参数

RoHS	Lead free / RoHS Compliant	SVHC	:No SVHC (20-Jun-2013)
欧盟RoHS	Compliant	海关税号	85423190
抗辐射加固	No

电气参数

精度	±2 %, ±2.5 %	PWM类型	Current Mode
效率	95 %	输出类型	Fixed
稳压器类型	Buck Controller	额定电压	3.3 V
输出电流	0.6 A	输出数量	1
稳压器拓扑	Step Down	开关稳压器	Yes
开关频率	3500(Typ) kHz	同步整流	Yes
最小输入电压	3.3V	静态电流 (Iq)	0.018mA
直流输入电压（最小）	2.3 V	共模瞬态抗扰度（最小）	Industrial

机械参数

宽度	1.6mm	高度	0.9mm
长度	2.9mm	重量	0.000012
包装方式	Tape and Reel	引脚样式	Gull-wing
安装类型	Surface Mount	安装样式	SMD/SMT
引脚数	:5	封装形式	5TSOT
冷却的封装	TSOT	材料表面处理	:MSL 1 - Unlimited
包装数量	TSOT	尺寸/外形	2.9 x 1.6 x 0.9mm
位数	5	供应商器件封装	TSOT-23-5

产品信息

类型	Step Down	系列	ADP2108
极性	Positive

环境参数

工作温度

-40 to 125 °C

文档与媒体

在线文档

ADP2108UJZ-REDYKIT(2): 3.3V @ 600mA, 2.3 ~ 5.5V in

PDF 文档

PDF 文档

PDF 文档

PDF 文档
