ADP1828YRQZ-R7
| 制造商 | |
| 描述 | DC DC Cntrlr Single-OUT Step Down 1V to 24V Input 20-Pin QSOP T/R IC REG CTRLR BUCK PWM VM 20-QSOP Switching Controllers Sync Buck PWM Step-Down DC/DC CONTROLLER, STEP DOWN, 20QSOP 1输出 直流-直流转换器, 56µA, 24 V, 降压, 600 kHz, 20引脚 QSOP封装 |
| 分类 |
商业参数
| 其他名称 | ADP1828YRQZ-R7TR | 标准包装数量 | Tape & Reel |
| 标准封装名称 | QSOP | ||
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85423190 |
电气参数
| 精度 | :0.85% | PWM类型 | Voltage Mode |
| 频率 | :600kHz | 占空比 | 93% |
| Cuk转换器 | No | 降压转换器 | Yes |
| 隔离电源 | No | 稳压器类型 | :Step Down |
| 额定电压 | 0.6 to 20.4 V | 升压转换器 | No |
| 最大频率 | 720kHz | 输出电流 | :100mA |
| 供电电压 | 1 to 24 V | 倍压转换器 | No |
| 反激转换器 | No | 输出数量 | 1 |
| 分频/倍频 | No | 反相转换器 | No |
| 开关频率 | 300 kHz to 600 kHz | 最小输入电压 | :20V |
| 输出电压（最大） | :5V | 共模瞬态抗扰度（最小） | Industrial |
| 最大持续工作电压（MCOV） | :18V | 电压输出差（典型值）@ 距离 | :0.6V |
机械参数
| 宽度 | 3.91 | 重量 | 0.0002 |
| 包装方式 | Tape and Reel | 引脚样式 | Gull-wing |
| 端接方式 | :SMD | 安装类型 | Surface Mount |
| 安装样式 | SMD/SMT | 引脚数 | :20 |
| 封装形式 | 20QSOP | 材料表面处理 | :MSL 1 - Unlimited |
| 总长度 | 8.66 | 包装数量 | QSOP |
| 位数 | 20 | 外壳尺寸-插件 | 1.65(Max) |
产品信息
| 类型 | Step Down | 系列 | ADP1828 |
| 关断 | Yes | 拓扑 | Buck |
| 基本单元 | :1828 | 印刷电路板数量 | 20 |
环境参数
| 工作温度 | -40 to 85 °C | ||
文档与媒体
相关型号

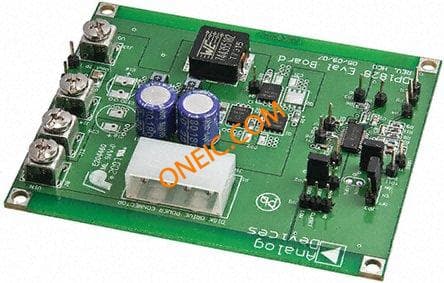

ADP1828HC-EVALZ
analog devices
Evaluation Kit For 20 A Evaluation Board For Step Down DC To DC Controller BOARD EVALUATION ADP1828HC Development Kit, Power Management With Evaluation Board for ADP1828HC Power Management IC Development Tools HV Buck With Internal LDO HV BUCK WITH INTERNAL LDO Analog Devices
ADP1828YRQZ-R7
analog devices
DC DC Cntrlr Single-OUT Step Down 1V to 24V Input 20-Pin QSOP T/R IC REG CTRLR BUCK PWM VM 20-QSOP Switching Controllers Sync Buck PWM Step-Down DC/DC CONTROLLER, STEP DOWN, 20QSOP 1输出 直流-直流转换器, 56µA, 24 V, 降压, 600 kHz, 20引脚 QSOP封装
744355147
Wurth Electronics
固定インダクタ WE-HCI Inductor 0.47uH 20% 30A INDUCTOR POWER .47UH 30A SMD Inductor SMD high current WE-HCI 0.47uH Fixed Inductors WE-HCI Inductor 0.47uH 20% 30A INDUCTOR, SMD, HIGH CURRENT 0.41UH Wurth WE-HCI 系列 屏蔽 WE-Perm芯材 绕线贴片电感器, 470 nH ±20%, 50A Idc

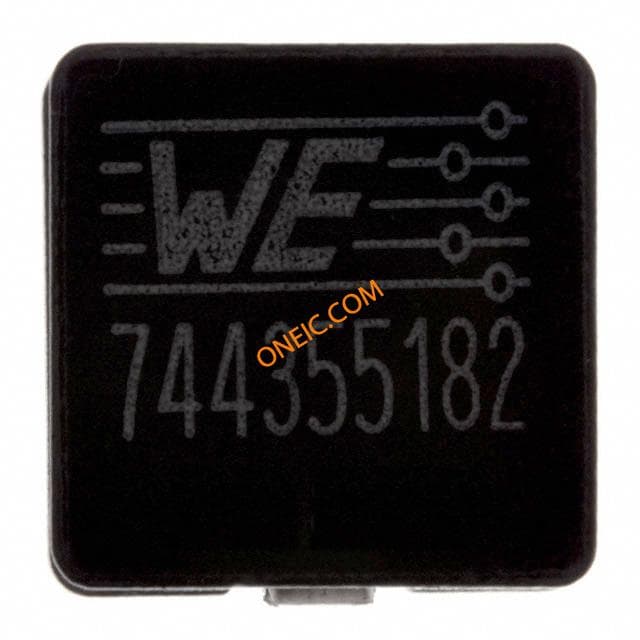

744355182
