744355147
| 制造商 | |
| 描述 | 固定インダクタ WE-HCI Inductor 0.47uH 20% 30A INDUCTOR POWER .47UH 30A SMD Inductor SMD high current WE-HCI 0.47uH Fixed Inductors WE-HCI Inductor 0.47uH 20% 30A INDUCTOR, SMD, HIGH CURRENT 0.41UH Wurth WE-HCI 系列 屏蔽 WE-Perm芯材 绕线贴片电感器, 470 nH ±20%, 50A Idc |
| 分类 |
商业参数
| 产品 | High Current Inductors | 其他名称 | 732-1122-2 |
| 标准包装数量 | 400 | 工厂包装数量 | 400 |
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 海关税号 | 85045095 | ||
电气参数
| 核心类型 | :Shielded | 容差 | ±20% |
| 电感量 | 470nH | 量程（°/s） | :WURTH ELEKTRONIK - WE-HCI Series |
| 测试频率 | 100kHz | 电感量范围 | :± 20% |
| 直流电阻（DCR） | 0.67 mOhm | 最大额定电流 | 30A |
| 直流电阻（DCR）（最大） | :670µohm | 自谐振频率 | 100MHz |
| 饱和电流（Isat） | :50A | 串联饱和电流 | 50A |
| 初始电阻（最小） | 0.67mΩ | 通态电流（It (RMS)）（最大） | :30A |
机械参数
| 深度 | 12.8mm | 宽度 | 12.8 mm |
| 高度 | 6.2mm | 长度 | 13.2mm |
| 重量 | 0.004 | 包装方式 | Tape & Reel (TR) |
| 屏蔽 | Shielded | 屏蔽类型 | Yes |
| 磁芯材料 | WE-Perm | 安装类型 | Surface Mount |
| 引脚数 | :2 | 封装形式 | Non Standard |
| 尺寸/外形 | 0.504" L x 0.504" W (12.80mm x 12.80mm) | 端接样式 | SMD/SMT |
| 总体尺寸 | :13.2mm x 12.8mm x 6.2mm | 安装高度（最大） | 0.197" (5.00mm) |
产品信息
| 类型 | Wirewound | 系列 | WE-HCI |
环境参数
| 工作温度 | -40°C ~ 155°C | ||
文档与媒体
相关型号

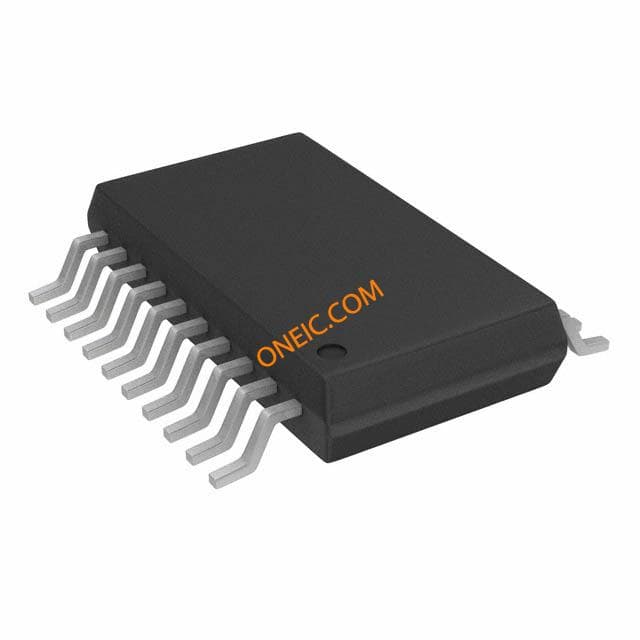

ADP1828YRQZ-R7
