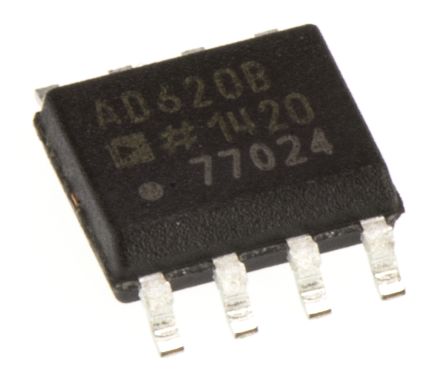

AD620BRZ
| 制造商 | Analog Devices, Inc. |
| 描述 | SP Amp INSTR Amp Single ±18V 8-Pin SOIC N SP Amp INSTR Amp Single ±18V 8-Pin SOIC N Tube IC OPAMP INSTR 1MHZ 8SOIC AD620BRZ, Instrumention Amplifier, 0.05mV Offset, 80dB CMRR, 8-Pin SOIC Instrumentation Amplifiers Low Drift Low Power SP Amp INSTR Amp Single �18V 8-Pin SOIC N Tube IC, INSTRUMENT AMP, 120KHZ, 100DB, SOIC8 Operational amplifier; 120kHz; 2.3÷18VDC; Channels:1; SO8 Analog Devices 仪表放大器, 0.05mV偏置, 120kHz, 80dB CMRR 8针 SOIC封装 |
| 分类 |
商业参数
| 标准包装数量 | Rail / Tube | 工厂包装数量 | 98 |
| 标准封装名称 | SOIC | ||
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85423300 |
| 抗辐射加固 | No | ||
电气参数
| 增益 | 1 V/V to 10000 V/V | 输出端 | :Single Ended |
| 压摆率 | 1.2 V/µs | 输出类型 | No |
| 输入功率 | Dual | 额定功率 | 0.65 W |
| 建立时间 | :15µs | 额定电压 | 2.3 V to 18 V |
| 上升时间（典型） | 1.2V/μs | 共模抑制比、电源抑制比（典型） | 80dB |
| 输出电流 | 900µA | 供电电压 | ±2.3 V |
| 供电类型 | Dual | 通道数量 | 1 |
| 元件数量 | 1 | 输入电阻 | 10GΩ |
| 暗电流（典型值） | :0.9mA | 输入偏置电流 | 500pA |
| ADC/DAC 数量 | :1 | 最小输入电压 | 15µV |
| 轨到轨工作 | No | 最大功耗 | 650 mW |
| 输入偏置电流（最大） | 0.001@±15V | 输出电流/通道 | 18mA |
| 频段（低/高） | 120kHz | 输入失调电压（最大） | 0.05mV |
| 共模瞬态抗扰度（最小） | Industrial | ||
机械参数
| 宽度 | 4mm | 高度 | 1.5mm |
| 长度 | 5mm | 重量 | 0.000001 |
| 带宽 | 800 kHz | 包装方式 | Tube |
| 引脚样式 | Gull-wing | 安装类型 | Surface Mount |
| -3dB带宽 | 1MHz | 安装样式 | SMD/SMT |
| 引脚数 | :8 | 封装形式 | 8SOIC N |
| 冷却的封装 | SOIC N | 材料表面处理 | :MSL 1 - Unlimited |
| 包装数量 | SOIC N | 尺寸/外形 | 5 x 4 x 1.5mm |
| 位数 | 8 | 供应商器件封装 | 8-SOIC N |
产品信息
| SPG | 10 | 类型 | Instrumentation Amplifier |
| 系列 | AD620 | 基本单元 | :620 |
| 放大器类型 | Instrumentation | 单元数量 | 1 |
| 电路数 | 1 | 其他规格 | :0.6µV/°C |
| 可编程特性 | :10000 | ||
环境参数
| 工作温度 | -40 to 85 °C | ||
