点击放大查看

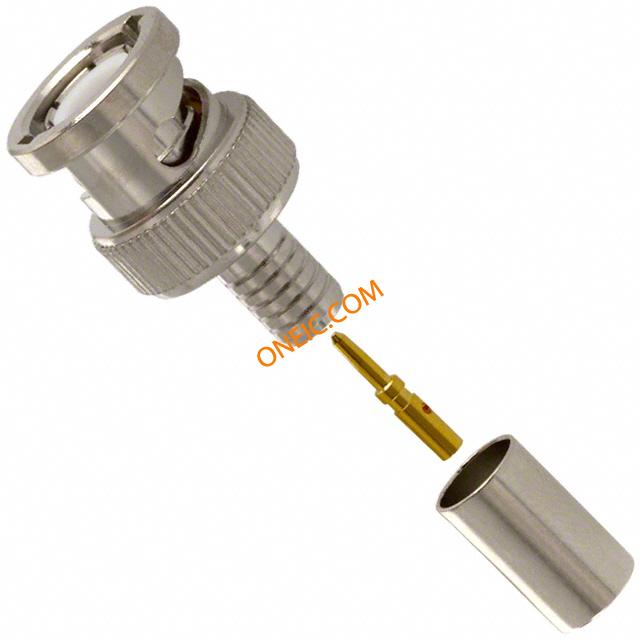

68175-1005
| 制造商 | |
| 描述 | Conn BNC PL 0Hz to 4GHz 50Ohm Crimp ST Cable Mount Gold CONN BNC PLUG STR 50 OHM CRIMP connector;rf coaxial;bnc straight plug;crimp-crimp;for rg59(20awg center cond) RF Connectors / Coaxial Connectors PLUG RF/COAXIAL, BNC PLUG, STR, 50 OHM, CRIMP |
| 分类 |
商业参数
| 产品 | Connectors | 零件号别名 | 000-68175-1005 38F1201 713-9819 |
| 产品类别 | RF Connectors / Coaxial Connectors | 标准包装数量 | Bulk |
合规参数
| RoHS | Lead free / RoHS Compliant | 海关税号 | 85366910 |
电气参数
| 频率 | 0 to 4 GHz | 阻抗 | 50 Ohm |
| 额定电压 | 500V | 耦合系数 | Bayonet |
| 最大频率 | 2GHz | 绝缘电阻 | 5000 MOhms |
机械参数
| 重量 | 0.009 | 包装方式 | Bulk |
| 电缆类型 | RG-59, RG-62, RG-140, RG-210, Belden 8241, Belden 8263, Belden 8279 | 本体表面处理 | Nickel |
| 电缆组 | RG-59 20AWG, Belden 1426A, 8212, 9100, 9240, 9259, 9274, 9275, 9659 | 方向 | Straight |
| 端接方式 | Crimp | 基体材料 | Brass |
| 外壳颜色 | Silver | 安装类型 | Cable Mount |
| 连接器类型 | Plug, Male Pin | 接触镀层 | Gold |
| 紧固类型 | Bayonet Lock | 连接器样式 | BNC |
| 触头材料 | Brass | 端接样式 | Cable - Crimp |
| 屏蔽层端接方式 | Crimp | 接触件端接 | Crimp or Solder |
| 介电材料 | Polytetrafluoroethylene (PTFE) | 中心触点镀层工艺 | Gold |
| 中心触点材料 | Brass | 供应商器件封装 | Straight |
产品信息
| 类型 | BNC | 连接器性别 | PL |
| 极性 | Standard | 连接类型 | Coaxial Cable |
| 射频系列/标准 | 000-68175-1005 | ||
环境参数
| 插拔次数 | 500 | 工作温度 | -65°C ~ 165°C |
文档与媒体
相关型号
9104 010U1000
Belden Wire & Cable
Coaxial Cables 20AWG 1C SHIELD 1000ft BOX BLACK CABLE, COAXIAL, RG59/U, 20AWG, 75 OHM, 1000FT, BLK Coax - CATV Cable 20 AWG GIFHDLDPE SH FRPVC Black
9259 010U1000
Belden Wire & Cable
Coaxial Cables 22AWG 1C SHIELD 1000ft BOX BLACK Coax - 75 Ohm Coax 22 AWG PE RG-59/U Type Black
9275 010U1000
Belden Wire & Cable
Coaxial Cables 20AWG 1C SHIELD 1000ft BOX BLACK Coax - 75 Ohm Coax 20 AWG LDPE/GIFHDLDPE SH FRPVC Black
9100 010U500
Belden Wire & Cable
Coaxial Cables 20AWG 1C SHIELD 500ft BOX BLACK Coax - 75 Ohm Coax 20 AWG GIFHDLDPE SH FRPVC Black

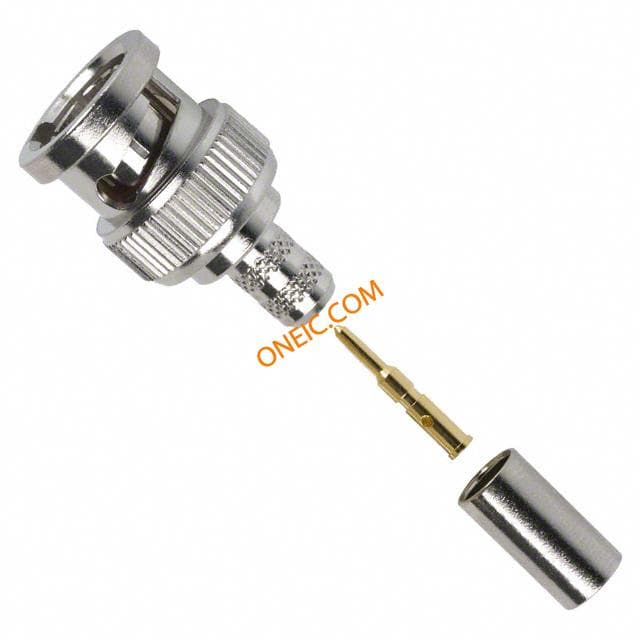

112507
