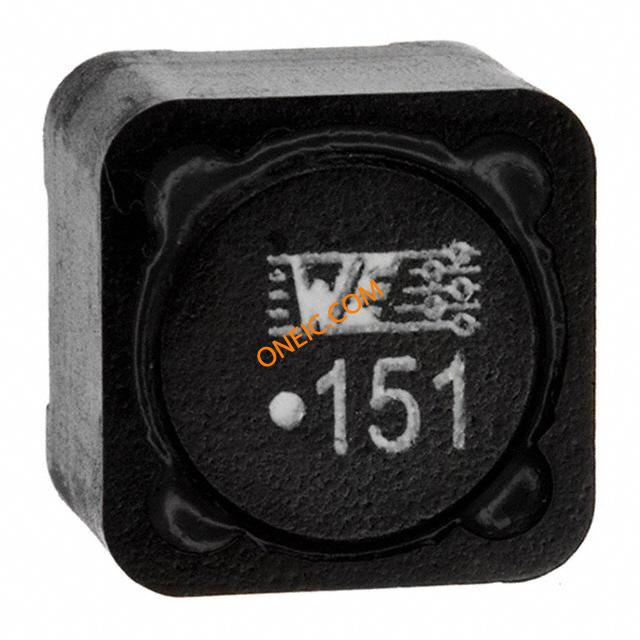

点击放大查看
7447709151
| 制造商 | Würth Elektronik GmbH & Co. KG |
| 描述 | Fixed Inductors WE-PD Inductor 150uH 1kHz 2.1A INDUCTOR POWER 150UH 2.1A SMD SMD Inductor WE-PD XXL 150uH 2.7A CHOKE, SMD, 150UH Wurth WE-PD 系列 屏蔽 铁氧体芯材 绕线贴片电感器, 150 μH ±20%, 2.7A Idc |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品 | SMD Power Inductors | 其他名称 | 732-1695-2 |
| 标准包装数量 | 250 | 工厂包装数量 | 250 |
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 海关税号 | 85045095 | ||
电气参数
| 核心类型 | :Shielded | 阻抗 | :0.151ohm |
| 容差 | ±20% | 电感量 | 150µH |
| 量程（°/s） | :WURTH ELEKTRONIK - WE-PD Series | 测试频率 | 1kHz |
| 电感量范围 | :± 20% | 直流电阻（DCR） | 200 mOhm Max |
| 最大额定电流 | 2.1A | 直流电阻（DCR）（最大） | :0.2ohm |
| 自谐振频率 | 5.5MHz | 饱和电流（Isat） | :2.7A |
| 串联饱和电流 | 2.7A | 初始电阻（最小） | 200mΩ |
| 通态电流（It (RMS)）（最大） | :2.1A | ||
机械参数
| 深度 | 12mm | 宽度 | 12 mm |
| 高度 | 10mm | 长度 | 12mm |
| 重量 | 0.0048 | 包装方式 | Tape & Reel (TR) |
| 屏蔽 | Shielded | 屏蔽类型 | Yes |
| 磁芯材料 | Ferrite | 安装类型 | Surface Mount |
| 引脚数 | :2 | 封装形式 | Non Standard |
| 磁芯材质 | Ferrite | 主要材料 | :Metal |
| 尺寸/外形 | 0.472" L x 0.472" W (12.00mm x 12.00mm) | 端接样式 | SMD/SMT |
| 总体尺寸 | :12mm x 12mm x 10mm | 安装高度（最大） | 0.394" (10.00mm) |
产品信息
| 类型 | Wirewound | 系列 | WE-PD |
环境参数
| 工作温度 | -40°C ~ 125°C | ||
