点击放大查看

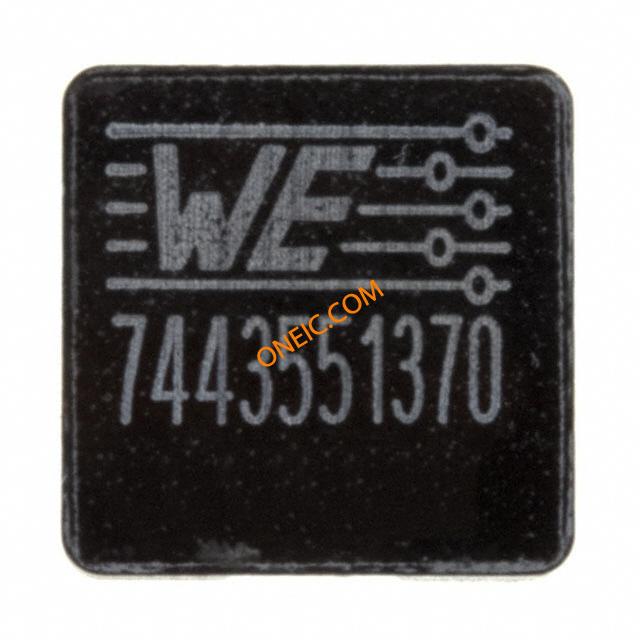

7443551370
| 制造商 | |
| 描述 | 固定インダクタ WE-HCI Inductor 3.7uH 100kHz 17A Ind Power Choke Shielded Wirewound 3.7uH 20% 100KHz 17A T/R INDUCTOR POWER 3.7UH 17A SMD Inductor SMD high current WE-HCI 3.7uH Fixed Inductors WE-HCI Inductor 3.7uH 100kHz 17A INDUCTOR, SMD, HIGH CURRENT 2.6UH Wurth WE-HCI 系列 屏蔽 WE-Perm芯材 绕线贴片电感器, 3.7 μH ±20%, 17A Idc |
| 分类 |
商业参数
| 产品 | High Current Inductors | 其他名称 | 732-1127-2 |
| 标准包装数量 | 400 | 工厂包装数量 | 400 |
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85045095 |
| 保护特性 | Shielded | ||
电气参数
| 核心类型 | :Shielded | 容差 | 20% |
| 电感量 | 3.7u | 量程（°/s） | :WURTH ELEKTRONIK - WE-HCI Series |
| 测试频率 | 100kHz | 电感量范围 | :± 20% |
| 直流电阻（DCR） | 4.9 mOhm | 最大额定电流 | 17A |
| 直流电阻（DCR）（最大） | :4900µohm | 自谐振频率 | 26MHz |
| 饱和电流（Isat） | :16A | 串联饱和电流 | 16A |
| 初始电阻（最小） | 4.9mΩ | 通态电流（It (RMS)）（最大） | :17A |
机械参数
| 深度 | 12.8mm | 宽度 | 12.8 mm |
| 高度 | 6.2mm | 长度 | 13.2mm |
| 重量 | 0.004 | 包装方式 | Tape and Reel |
| 屏蔽 | Shielded | 屏蔽类型 | Yes |
| 磁芯材料 | WE-Perm | 安装类型 | Surface Mount |
| 引脚数 | :2 | 封装形式 | Non Standard |
| 总长度 | 14 | 尺寸/外形 | 0.512" L x 0.504" W (13.00mm x 12.80mm) |
| 端接样式 | SMD/SMT | 总体尺寸 | :13.2mm x 12.8mm x 6.2mm |
| 安装高度（最大） | 0.256" (6.50mm) | ||
产品信息
| 类型 | Power Choke | 系列 | WE-HCI |
| 技术 | Wirewound | ||
环境参数
| 工作温度 | -40°C ~ 155°C | ||
文档与媒体
相关型号
LT3845MPFE#PBF
Analog Devices, Inc.
DC TO DC CONTROLLER IC REG CTRLR BUCK PWM CM 16TSSOP CNTRL, 36VIN, 500KHZ, ADJ, 16TSSOP
LTC3855EFE#PBF
Analog Devices, Inc.
DC DC Cntrlr Dual-OUT Sync Buck 4.5V to 38V Input 38-Pin TSSOP EP IC REG CTRLR BUCK PWM CM 38TSSOP DC-DC converter; step down; Uin:4.5÷38V; Uout:0.6÷12.5V; 240A
LT3845EN#PBF
Analog Devices, Inc.
DC TO DC CONTROLLER IC REG CTRLR BUCK PWM CM 16-DIP
LT3743EUFD#PBF
Analog Devices, Inc.
LED DRVR 1Segment 9V/12V/15V/18V/24V 28-Pin UDFN EP T/R IC LED DRVR HP CONST CURR 28QFN Device Typ IC, LED DRIVER, BUCK, SYNC, 28QFN
LT3743EFE#PBF
Analog Devices, Inc.
LED DRVR 1Segment 9V/12V/15V/18V/24V 28-Pin TSSOP EP IC LED DVR HP CONST CURR 28TSSOP IC, LED DRIVER, BUCK, SYNC, 28TSSOP
LTC3855EUJ#PBF
Analog Devices, Inc.
DC DC Cntrlr Dual-OUT Sync Buck 4.5V to 38V Input 40-Pin QFN EP IC REG CTRLR BUCK PWM CM 40-QFN DC-DC converter; step down; Uin:4.5÷38V; Uout:0.6÷12.5V; 240A
LT3845EFE#PBF
Analog Devices, Inc.
IC CTLR SYNC STEP DWN HV 16TSSOP IC REG CTRLR BUCK PWM CM 16TSSOP 60V Current-Mode Controller Adj. TSSOP16 IC, CONTROLLER, SYNC, HV, 16TSSOP Linear Technology 直流-直流降压控制器, 4 V 降压, 330 kHz, 16针 TSSOP封装

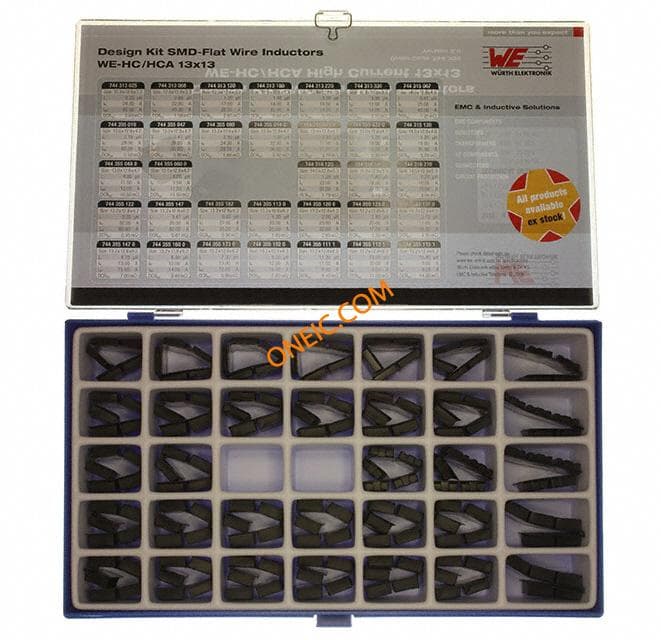

744356
