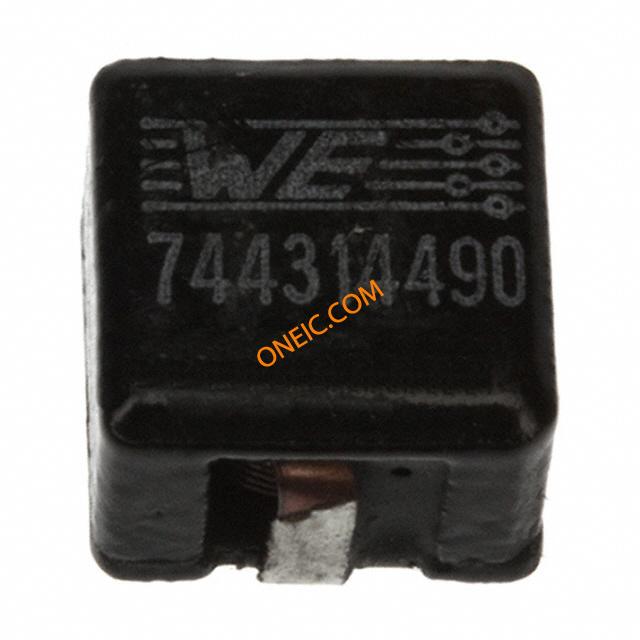

744314490

制造商	Würth Elektronik GmbH & Co. KG
描述	Fixed Inductors WE-HCI Inductor 4.9uH 100kHz 6.5A INDUCTOR POWER 4.9UH 6.5A SMD Inductor SMD high current WE-HCI 4.9uH INDUCTOR, SMD, HIGH CURRENT 4.9UH Wurth WE-HCI 系列屏蔽 WE-Superflux芯材绕线贴片电感器, 4.9 μH ±20%, 6.5A Idc
分类	电感元件固定电感器固定电感器

对参数有疑问？问 AI 助手

商业参数

产品	High Current Inductors	其他名称	732-1161-2
标准包装数量	1,000	工厂包装数量	1000

合规参数

RoHS	Lead free / RoHS Compliant	SVHC	:No SVHC (20-Jun-2013)
海关税号	85045095

电气参数

核心类型	:Shielded	容差	±20%
电感量	4.9µH	量程（°/s）	:WURTH ELEKTRONIK - WE-HCI Series
测试频率	100kHz	电感量范围	:± 20%
直流电阻（DCR）	14.5 mOhm	最大额定电流	6.5A
直流电阻（DCR）（最大）	:0.0145ohm	自谐振频率	56MHz
饱和电流（Isat）	:6.5A	串联饱和电流	6.5A
初始电阻（最小）	14.5mΩ	通态电流（It (RMS)）（最大）	:6.5A

机械参数

深度	6.9mm	宽度	6.9 mm
高度	4.8mm	长度	7mm
重量	0.0016	包装方式	Tape & Reel (TR)
屏蔽	Shielded	屏蔽类型	Yes
磁芯材料	WE-Superflux	安装类型	Surface Mount
引脚数	:2	封装形式	Non Standard
尺寸/外形	0.272" L x 0.272" W (6.90mm x 6.90mm)	端接样式	SMD/SMT
总体尺寸	:7mm x 6.9mm x 4.8mm	安装高度（最大）	0.197" (5.00mm)

产品信息

类型

Wirewound

系列

WE-HCI

环境参数

工作温度

-40°C ~ 150°C
