744311220
| 制造商 | |
| 描述 | 固定インダクタ WE-HCI Inductor 2.2uH 100kHz 9A Ind Power Choke Shielded Wirewound 2.2uH 20% 100KHz 9A T/R INDUCTOR POWER 2.2UH 9A SMD Inductor SMD high current WE-HCI 2.2uH Fixed Inductors WE-HCI Inductor 2.2uH 100kHz 9A INDUCTOR, SMD, HIGH CURRENT 2.2UH Wurth WE-HCI 系列 屏蔽 WE-Superflux芯材 绕线贴片电感器, 2.2 μH ±20%, 9A Idc |
| 分类 |
商业参数
| 产品 | High Current Inductors | 其他名称 | 732-1151-2 |
| 标准包装数量 | 1,000 | 工厂包装数量 | 1000 |
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85045095 |
| 保护特性 | Shielded | ||
电气参数
| 核心类型 | :Shielded | 容差 | 20% |
| 电感量 | 2.2u | 量程（°/s） | :WURTH ELEKTRONIK - WE-HCI Series |
| 测试频率 | 100kHz | 电感量范围 | :± 20% |
| 直流电阻（DCR） | 11.4 mOhm | 最大额定电流 | 9A |
| 直流电阻（DCR）（最大） | :0.0114ohm | 自谐振频率 | 52MHz |
| 饱和电流（Isat） | :13A | 串联饱和电流 | 13A |
| 初始电阻（最小） | 11.4mΩ | 通态电流（It (RMS)）（最大） | :9A |
机械参数
| 深度 | 6.9mm | 宽度 | 6.9 mm |
| 高度 | 3.8mm | 长度 | 7mm |
| 重量 | 0.0016 | 包装方式 | Tape and Reel |
| 屏蔽 | Shielded | 屏蔽类型 | Yes |
| 磁芯材料 | WE-Superflux | 安装类型 | Surface Mount |
| 引脚数 | :2 | 封装形式 | Non Standard |
| 总长度 | 7.3 | 尺寸/外形 | 0.272" L x 0.272" W (6.90mm x 6.90mm) |
| 端接样式 | SMD/SMT | 总体尺寸 | :7mm x 6.9mm x 3.8mm |
| 安装高度（最大） | 0.157" (4.00mm) | ||
产品信息
| 类型 | Power Choke | 系列 | WE-HCI |
| 技术 | Wirewound | ||
环境参数
| 工作温度 | -40°C ~ 150°C | ||
文档与媒体
相关型号
LTC3855EFE#PBF
Analog Devices, Inc.
DC DC Cntrlr Dual-OUT Sync Buck 4.5V to 38V Input 38-Pin TSSOP EP IC REG CTRLR BUCK PWM CM 38TSSOP DC-DC converter; step down; Uin:4.5÷38V; Uout:0.6÷12.5V; 240A
LTC3878EGN#PBF
Analog Devices, Inc.
DC DC Cntrlr Single-OUT Step Down 4V to 38V Input 16-Pin SSOP N IC REG CTRLR BUCK PWM CM 16-SSOP BUCK, SYNCH, 34.2V, 16SSOP DC-DC converter; step down; Uin:4÷38V; Uout:0.8÷34.2V; 25A

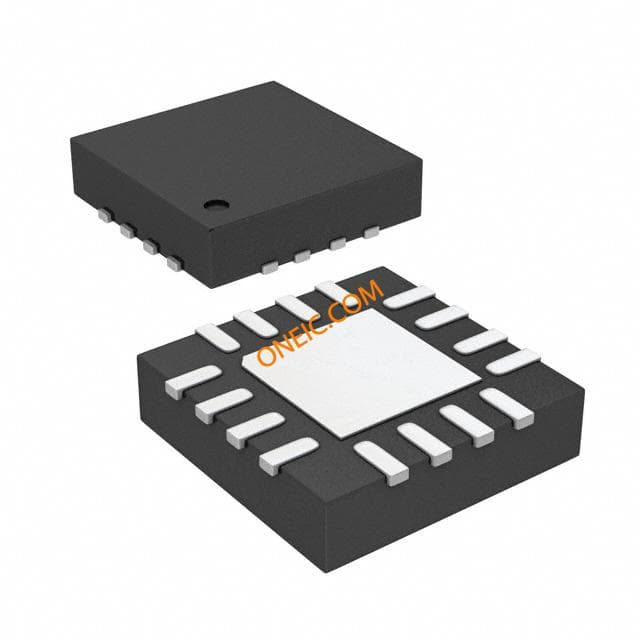

LTC3879EUD#PBF
