7440530047
| 制造商 | Würth Elektronik GmbH & Co. KG |
| 描述 | Fixed Inductors 2400mA, 4.7uH DCR Max=0.038 +/-30% INDUCTOR POWER 4.7UH 2.4A SMD Inductor SMD WE-TPC 5828 4.7uH 1.95A Fixed Inductors WE-TPC Inductor 4.7uH 100kHz 2.4A CHOKE, SMD 4.7UH, 2.4A Wurth WE-TPC 系列 屏蔽 铁氧体芯材 绕线贴片电感器, 4.7 μH ±30%, 2.4A Idc |
| 分类 |
商业参数
| 产品 | SMD Power Inductors | 其他名称 | 732-1039-2 |
| 产品类别 | Fixed Inductors | 标准包装数量 | 400 |
合规参数
| RoHS | RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 海关税号 | 85045095 | ||
电气参数
| 核心类型 | :Shielded | 容差 | 30 % |
| 电感量 | 4.7 uH | 量程（°/s） | :WURTH ELEKTRONIK - WE-TPC Series |
| 测试频率 | 100 MHz | 电感量范围 | :± 30% |
| 直流电阻（DCR） | 38 mOhm Max | 最大额定电流 | 2 A |
| 直流电阻（DCR）（最大） | :0.038ohm | 自谐振频率 | 40 MHz |
| 饱和电流（Isat） | :1.95A | 串联饱和电流 | 1.95A |
| 初始电阻（最小） | 0.038 Ohms | 通态电流（It (RMS)）（最大） | :2.4A |
机械参数
| 深度 | 5.8mm | 宽度 | 5.8 mm |
| 高度 | 2.8mm | 长度 | 5.8mm |
| 重量 | 0.013334 oz | 包装方式 | Reel |
| 屏蔽 | Shielded | 磁芯材料 | Ferrite |
| 安装类型 | Surface Mount | 引脚数 | :2 |
| 封装形式 | 2.8 mm | 磁芯材质 | Ferrite |
| 尺寸/外形 | 5.8 mm W x 5.8 mm L x 2.8 mm H | 端接样式 | SMD/SMT |
| 总体尺寸 | :5.8mm x 5.8mm x 2.8mm | 安装高度（最大） | 0.118" (3.00mm) |
产品信息
| 类型 | SMD Shielded Tiny Power Inductor | 系列 | WE-TPC |
环境参数
| 工作温度 | - 40 C to + 125 C | ||
文档与媒体
相关型号

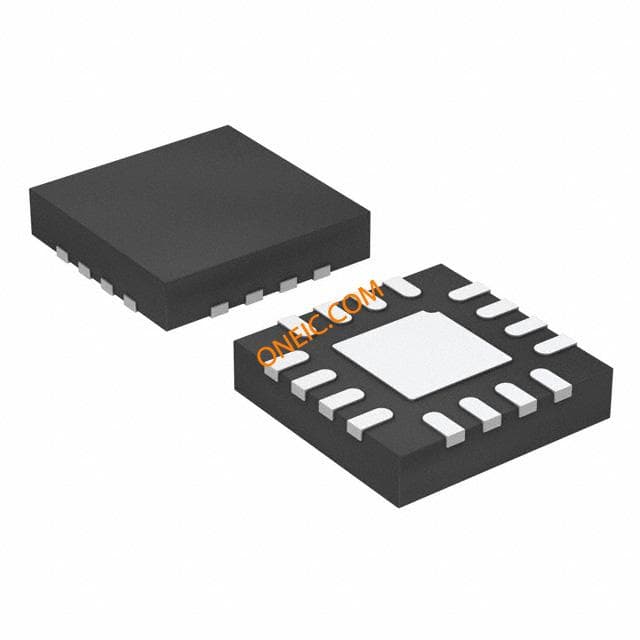

TPS54218RTET
