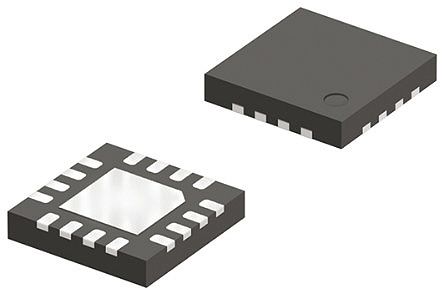

TPS54218RTET
| 制造商 | Texas Instruments Incorporated |
| 描述 | Conv DC-DC Single Step Down 2.95V to 6V 16-Pin WQFN EP T/R IC REG BUCK SYNC ADJ 2A 16QFN Voltage Regulators - Switching Regulators 2.95-6Vin 2A 2MHz Step Down Cnvrtr BUCK, SYNC, ADJ, 2A, 16QFN 2.95V to 6V Input, 2A Synchronous Step-Down SWIFT™ Converter Logic IC Synchronous / Step-Down / Switch WQFN-16, TPS54218, TPS54218RTET, Texas Instruments Texas Instruments 直流-直流转换器, 降压，同步, 2A, 2.95 → 6 V输入, 0.8 → 4.5 V输出, 2 MHz, 16针 WQFN封装 Switching Voltage Regulators 2.95-6Vin 2A 2MHz Step Down Cnvrtr |
| 分类 |
商业参数
| 其他名称 | 296-32491-1 | 产品类别 | Voltage Regulators - Switching Regulators |
| 标准包装数量 | Cut Tape, Tape & Reel | 工厂包装数量 | 250 |
| 标准封装名称 | QFN | ||
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (16-Dec-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85423190 |
| 零件状态 | ACTIVE | 抗辐射加固 | No |
电气参数
| 输出端 | 1 | PWM类型 | Current Mode |
| 占空比 | 98 | 输出类型 | Adjustable |
| 额定电压 | 0.8 to 4.5 V | 开通延迟时间 | Adjustable |
| 输出电流 | 2 A | 供电电压 | 2.95 to 6 V |
| 输出数量 | 1 | 稳压器拓扑 | Step Down |
| 开关电流 | 2.9 | 开关稳压器 | Yes |
| 最大额定电流 | Catalog | 释放电压 | Fixed |
| 开关频率 | 200 to 2000 kHz | 同步整流 | Yes |
| 最小输入电压 | 0.8 V ~ 4.5 V | 静态电流 (Iq) | 0.35 |
| 直流输入电压（最小） | 2.95 V | 电压负载调整率 | External |
| 精度 - 电压表；电流表 | 1 | ||
机械参数
| 宽度 | 3 mm | 重量 | 0.012 |
| 包装方式 | Tape and Reel | 引脚样式 | No Lead |
| 安装类型 | Surface Mount | 安装样式 | SMD/SMT |
| 引脚数 | :16 | 封装形式 | 16WQFN EP |
| 冷却的封装 | WQFN EP | 材料表面处理 | :MSL 2 - 1 year |
| 总长度 | 3.15(Max) | 包装数量 | WQFN EP |
| 位数 | 16 | 外壳尺寸-插件 | 0.75(Max) |
| 供应商器件封装 | 16-WQFN (3x3) | ||
产品信息
| 类型 | Step Down | 系列 | TPS54218 |
| 产品特性 | Enable Frequency Synchronization Power Good Adjustable UVLO Synchronous Rectification | 软件 | SLVS974C |
| 拓扑 | Buck | 基本单元 | :54218 |
| 应用领域 | Communications & Telecom | 制造商全称 | SWIFT |
| 控制方式 | Current Mode | 图案编号 | Y |
| 功能框图 | alt_slvs974c.gif | 使用的IC/零件 | View |
| 印刷电路板数量 | 16 | ||
环境参数
| 测试温度 | -40 to 150 | 工作温度 | -40 to 150 °C |
