7447797820
| 制造商 | Würth Elektronik GmbH & Co. KG |
| 描述 | INDUCTOR POWER 8.2UH 4.8A SMD CHOKE, 1045 SIZE, 8.2UH |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 其他名称 | 732-2213-2 | 标准包装数量 | 500 |
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 海关税号 | 85045095 | ||
电气参数
| 核心类型 | :Shielded | 容差 | ±20% |
| 电感量 | 8.2µH | 量程（°/s） | :WURTH ELEKTRONIK - WE-PDF Series |
| 测试频率 | 100kHz | 电感量范围 | :± 20% |
| 直流电阻（DCR） | 28.6 mOhm Max | 最大额定电流 | 5.05A |
| 直流电阻（DCR）（最大） | :0.0286ohm | 自谐振频率 | 28MHz |
| 饱和电流（Isat） | :5.8A | 串联饱和电流 | 5.8A |
| 电感测试频率 | :100kHz | 通态电流（It (RMS)）（最大） | :5.05A |
机械参数
| 深度 | :10.2mm | 宽度 | :10.2mm |
| 长度 | :4.5mm | 重量 | 0.0032 |
| 包装方式 | Tape & Reel (TR) | 屏蔽 | Shielded |
| 安装类型 | Surface Mount | 引脚数 | :2 |
| 封装形式 | Non Standard | 磁芯材质 | Metal Composite |
| 尺寸/外形 | 0.402" L x 0.402" W (10.20mm x 10.20mm) | 总体尺寸 | :10.2mm x 10.2mm x 4.5mm |
| 安装高度（最大） | 0.177" (4.50mm) | ||
产品信息
| 类型 | Wirewound | 系列 | :WE-PDF |
环境参数
| 工作温度 | -40°C ~ 150°C | ||
文档与媒体
相关型号

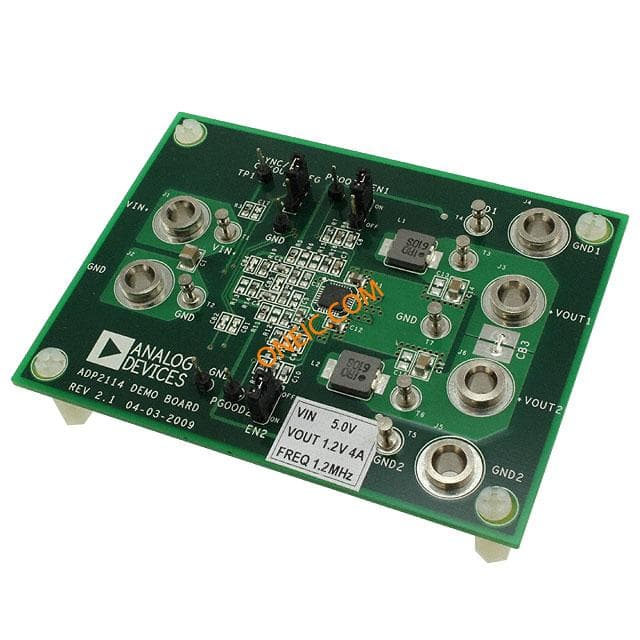

ADP2114-2PH-EVALZ
