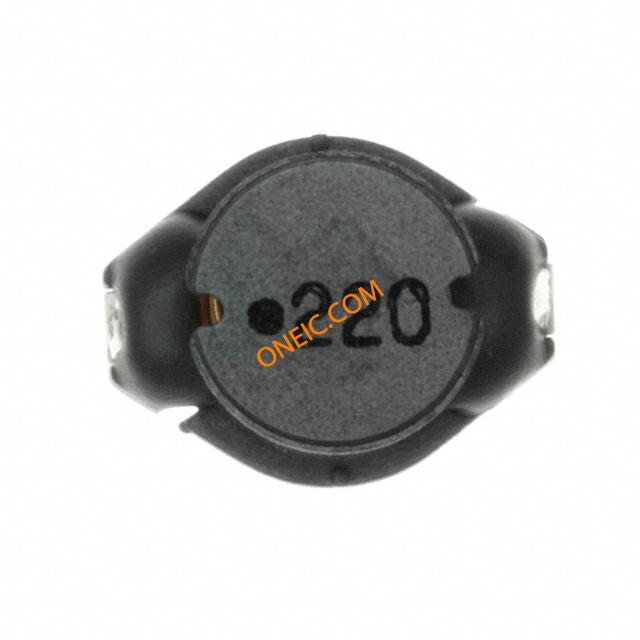

74456122
| 制造商 | Würth Elektronik GmbH & Co. KG |
| 描述 | INDUCTOR POWER 22UH 2.6A SMD Power Inductor SMD WE-PD4 L 22.0uH 2.60A CHOKE, SMD, 22UH Wurth WE-PD4 系列 铁氧体芯材 绕线贴片电感器, 22 μH ±20%, 2.6A Idc |
| 分类 |
商业参数
| 其他名称 | 732-1352-2 | 标准包装数量 | 600 |
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 海关税号 | 85045095 | ||
电气参数
| 核心类型 | :Unshielded | 容差 | ±20% |
| 电感量 | 22µH | 量程（°/s） | :WURTH ELEKTRONIK - WE-PD4 Series |
| 测试频率 | 100kHz | 电感量范围 | :± 20% |
| 直流电阻（DCR） | 95 mOhm Max | 最大额定电流 | 2.6A |
| 直流电阻（DCR）（最大） | :0.095ohm | 自谐振频率 | 18MHz |
| 饱和电流（Isat） | :3.1A | 串联饱和电流 | 3.1A |
| 初始电阻（最小） | 95mΩ | 通态电流（It (RMS)）（最大） | :2.6A |
机械参数

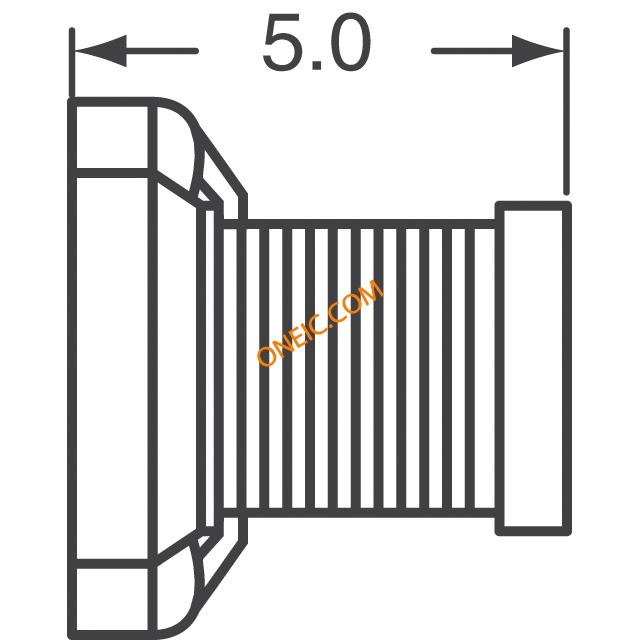

| 深度 | 10mm | 高度 | 5mm |
| 长度 | 12.7mm | 重量 | 0.0011 |
| 包装方式 | Tape & Reel (TR) | 屏蔽 | Unshielded |
| 磁芯材料 | Ferrite | 安装类型 | Surface Mount |
| 引脚数 | :2 | 封装形式 | Non Standard |

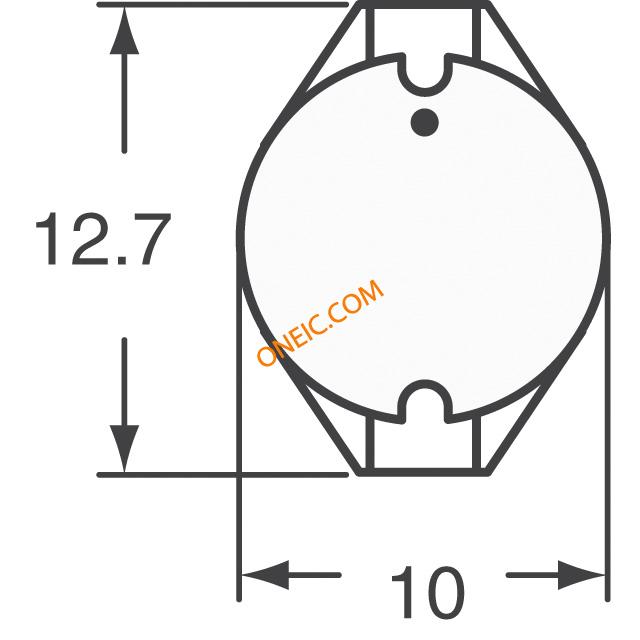

| 磁芯材质 | Ferrite | 尺寸/外形 | 0.500" L x 0.394" W (12.70mm x 10.00mm) |
| 总体尺寸 | :12.7mm x 10mm x 5mm | 安装高度（最大） | 0.209" (5.30mm) |
产品信息
| 类型 | Wirewound | 系列 | :WE-PD4 |
环境参数
| 工作温度 | -40°C ~ 125°C | ||
相关型号
E-L5973D013TR
stmicroelectronics
Conv DC-DC Single Step Down 4V to 36V 8-Pin HSOP EP T/R DC/DC Switching Regulators 1.235 to 35V Step-Dn
L5973D
stmicroelectronics
Conv DC-DC Single Step Down 4V to 36V 8-Pin HSOP EP Tube DC-DC 36V 2.5A D HSOP-8E SMD IC REG BUCK ADJ 2.5A SOIC8 L5973D, Switching Regulator, Buck Controller, 2A, Adjustable, 1.235 to 35V, 275kHz, 8-Pin HSOP-EP Voltage Regulators - Switching Regulators 1.235 to 35V Step-Dn IC, BUCK REG, SMD, 5973, HSOP8 REGULATOR,LDO,SWITCH,STEP-DOWN,2.5A,8PINHSOIC DC-DC converter; step down; Uin:4.4÷36V; Uout:1.2÷35V; 2.5A; SO8 Switching controller IC HSOP-8EP, L5973D, ST STMicroelectronics 降压 开关稳压器, 2A, 可调输出, 1.235 → 35 V, 275 kHz, 8针 HSOP封装 Switching Voltage Regulators 1.235 to 35V Step-Dn
ADP1613ARMZ-R7
analog devices
Conv DC-DC Single Step Up 2.5V to 5.5V 8-Pin MSOP T/R IC REG BOOST SEPIC ADJ 2A 8MSOP DC-DC Converter 650kHz/1.3MHz 2.0A MSOP8 Voltage Regulators - Switching Regulators 650kHz /1.3MHz Step-Up PWM BOOST, 650KHZ-1.3MHZ, 2A, 8MSOP Analog Devices 直流-直流转换器, 升压, 2.5A, 2.5 → 5.5 V输入, 5.5 → 20 V输出, 1.4 MHz, 8针 MSOP封装 Switching Voltage Regulators 650kHz /1.3MHz Step-Up PWM

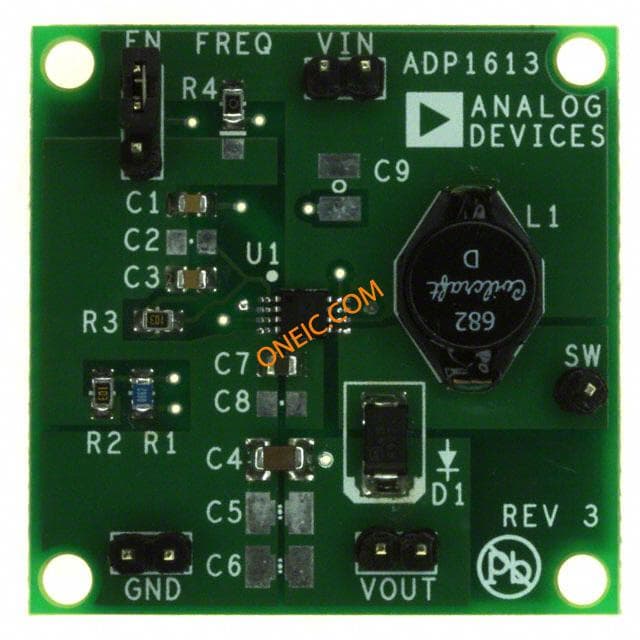

ADP1613-12-EVALZ
analog devices
Evaluation Board For Step-Up PWM DC-To-DC Switching Converters BOARD EVAL FOR ADP1613 Power Management IC Development Tools ADP1613-12 Eval Brd 0KHZ/1.2MHZ PWM DC-DC CONVERTER Analog Devices ADP1613 直流-直流转换器 评估测试板
ADP1612ARMZ-R7
Analog Devices
Conv DC-DC Single Step Up 1.8V to 5.5V 8-Pin MSOP T/R IC REG BST SEPIC ADJ 1.4A 8MSOP DC-DC Converter 650kHz/1.3MHz 1.4A MSOP8 Voltage Regulators - Switching Regulators 650kHz /1.3MHz Step-Up PWM IC, BOOST, ADJ, 1.4A, 8MSOP Analog Devices 直流-直流转换器, 升压, 1.9A, 1.8 → 5.5 V输入, 5.5 → 20 V输出, 1.4 MHz, 8针 MSOP封装 Switching Voltage Regulators 650kHz /1.3MHz Step-Up PWM

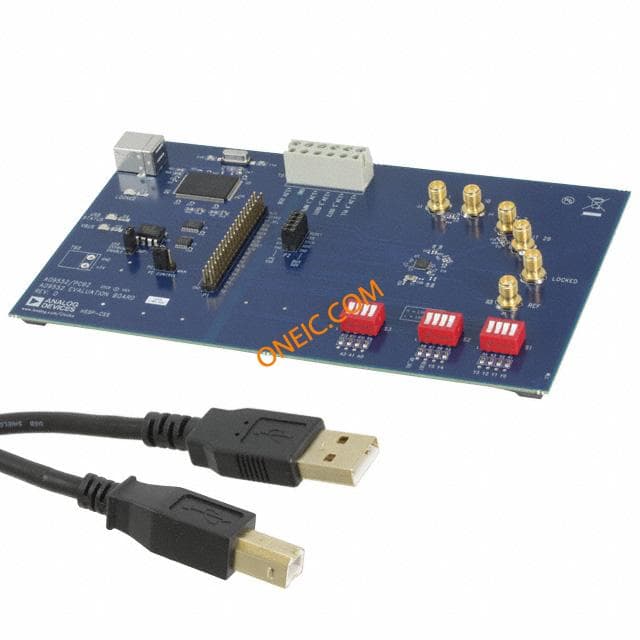

AD9552/PCBZ
analog devices
Evaluation Board For Oscillator Frequency Up-Converter BOARD EVALUATION FOR AD9552 Clock & Timer Development Tools AD9552 Eval Brd EVAL KIT PRECISION CLOCK TRANSLATO
744724
Wurth Electronics Inc
KIT DESIGN FOR NATIONAL REF Wurth Elektronik Power Inductor Inductor Design Kit, 180 Pieces DESIGN-KIT SMD CHOKESFOR NAT.SEMI Wurth Elektronik 180件 电感器设计套件, 套件包含功率电感器

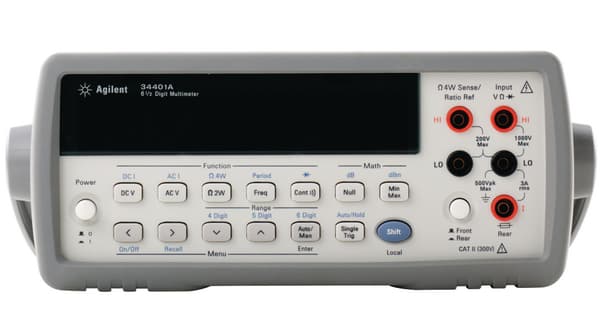

34401A
