ADP1612ARMZ-R7
| 制造商 | Analog Devices, Inc. |
| 描述 | Conv DC-DC Single Step Up 1.8V to 5.5V 8-Pin MSOP T/R IC REG BST SEPIC ADJ 1.4A 8MSOP DC-DC Converter 650kHz/1.3MHz 1.4A MSOP8 Voltage Regulators - Switching Regulators 650kHz /1.3MHz Step-Up PWM IC, BOOST, ADJ, 1.4A, 8MSOP Analog Devices 直流-直流转换器, 升压, 1.9A, 1.8 → 5.5 V输入, 5.5 → 20 V输出, 1.4 MHz, 8针 MSOP封装 Switching Voltage Regulators 650kHz /1.3MHz Step-Up PWM |
| 分类 |
商业参数
| 其他名称 | ADP1612ARMZ-R7CT | 标准包装数量 | 1,000 |
| 标准封装名称 | MSOP | ||
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85423190 |
电气参数
| PWM类型 | Current Mode | 效率 | 94% |
| 输出类型 | Adjustable | 转换器类型 | Step Up |
| 额定电压 | 5.5 V | 电源调整率 | 0.07%/V(Typ) |
| 负载调整率 | 0.1mV/mA(Typ) | 输出电流 | 1.4A |
| 输出数量 | 1 | 开关稳压器 | Yes |
| 开关频率 | 650kHz, 1.3MHz | 同步整流 | No |
| 最小输入电压 | 1.8 V ~ 20 V | 输出电流（典型） | 0.9A |
| 输出电压（最大） | 20 V | 输出电压（最小/固定） | 5.5 V |
机械参数
| 宽度 | 3.2mm | 高度 | 0.95mm |
| 长度 | 3.2mm | 重量 | 0.000175 |
| 包装方式 | Tape and Reel | 引脚样式 | Gull-wing |
| 安装类型 | Surface Mount | 安装样式 | SMD/SMT |
| 引脚数 | :8 | 封装形式 | 8-TSSOP, 8-MSOP (0.118", 3.00mm Width) |
| 冷却的封装 | MSOP | 材料表面处理 | :MSL 1 - Unlimited |
| 总长度 | 3 | 包装数量 | MSOP |
| 尺寸/外形 | 3.2 x 3.2 x 0.95mm | 位数 | 8 |
| 外壳尺寸-插件 | 0.85 | 供应商器件封装 | 8-MSOP |
产品信息
| 类型 | Step Up | 系列 | ADP1612 |
| 基本单元 | :1612 | 印刷电路板数量 | 8 |
环境参数
| 工作温度 | -40°C ~ 85°C | ||
文档与媒体
相关型号

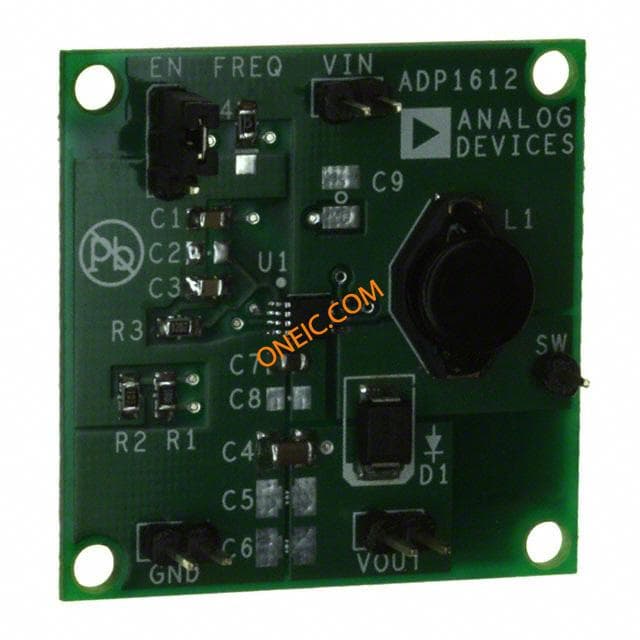

ADP1612-5-EVALZ
analog devices
Evaluation Board For Step-Up DC-DC Converter BOARD EVAL ADP1612 5V VOUT Power Management IC Development Tools ADP1612-5 Eval Brd ADP1612, DC TO DC CONV, EVAL BOARD Analog Devices ADP1612 直流-直流转换器 评估测试板
74456047
Wurth Electronics Inc
INDUCTOR POWER 4.7UH 5.0A SMD Power Inductor SMD WE-PD4 L 4.7uH 5.00A CHOKE, SMD, 4.7UH Wurth WE-PD4 系列 铁氧体芯材 绕线贴片电感器, 4.7 μH ±20%, 5A Idc
74456122
Wurth Electronics Inc
INDUCTOR POWER 22UH 2.6A SMD Power Inductor SMD WE-PD4 L 22.0uH 2.60A CHOKE, SMD, 22UH Wurth WE-PD4 系列 铁氧体芯材 绕线贴片电感器, 22 μH ±20%, 2.6A Idc
74456115
Wurth Electronics Inc
INDUCTOR POWER 15UH 2.9A SMD Power Inductor SMD WE-PD4 L 15.0uH 2.90A CHOKE, SMD, 15UH Wurth WE-PD4 系列 铁氧体芯材 绕线贴片电感器, 15 μH ±20%, 2.9A Idc
7445610
Wurth Electronics Inc
INDUCTOR POWER 10UH 3.3A SMD Power Inductor SMD WE-PD4 L 10.0uH 3.30A CHOKE, SMD, 10UH Wurth WE-PD4 系列 铁氧体芯材 绕线贴片电感器, 10 μH ±20%, 3.3A Idc
74456068
Wurth Electronics Inc
INDUCTOR POWER 6.8UH 3.8A SMD CHOKE, SMD, 6.8UH

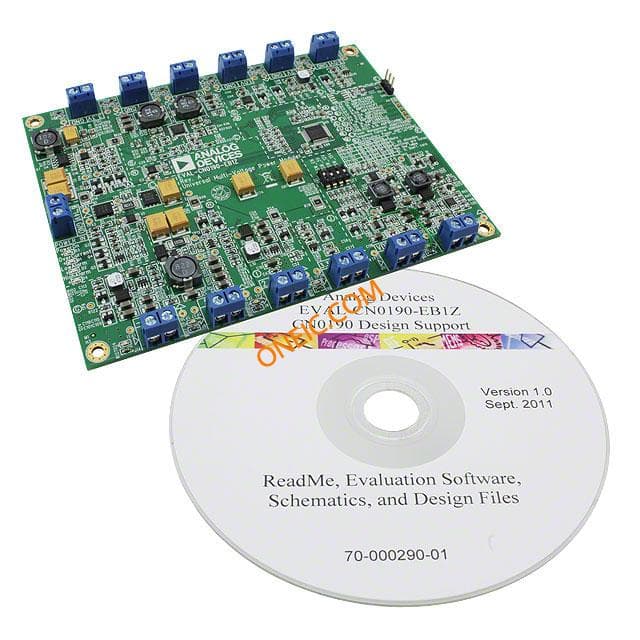

EVAL-CN0190-EB1Z
