VS-30BQ040TRPBF
| 制造商 | Vishay Intertechnology, Inc. |
| 描述 | Diode Schottky 40V 4A 2-Pin SMC T/R DIODE SCHOTTKY 40V 3A SMC VS-30BQ040TRPBF, Schottky Diode, 4A 40V, 2-Pin, SMC Schottky Diodes & Rectifiers 3.0 Amp 40 Volt DIODE, SCHOTTKY, 3A, 40V, SMC DIODE, SCHOTTKY, REEL 3K Diode: Schottky rectifying; 40V; 4A; DO214AB |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品 | Schottky Rectifiers | 产品类别 | Schottky Diodes & Rectifiers |
| 标准包装数量 | Tape & Reel | 工厂包装数量 | 3000 |
| 标准封装名称 | DO-214-AB | ||
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (19-Dec-2012) |
| 欧盟RoHS | Compliant | 海关税号 | 85411000 |
电气参数
| 转速 | Fast Recovery = 200mA (Io) | 负载电流 | 4A |
| 测试电流 | 500 uA | 浪涌电流 | :650A |
| 供电电压 | 0.68@6A V | 输出电流1 | :1A |
| 钳位电压 | :35mJ | 二极管配置 | :Single |
| 断态电压 | 40V | 最大额定电流 | :500mA |
| 最小输入电压 | 530mV @ 3A | 电压负载调整率 | 40 V |
| 峰值脉冲电流（8/20µs） | 2000 A | 反向漏电流 @ Vr | 500 uA |
| 直流反向电压（Vr）（最大） | 40V | 平均整流电流 Io | 4 A |
| 峰值脉冲电流（10/1000µs） | 2kA | 反向关断电压（典型） | 40 V |
| LED触发电流（最大） | :3A | 连续漏极电流（Id）@ 25°C | 4A |
机械参数

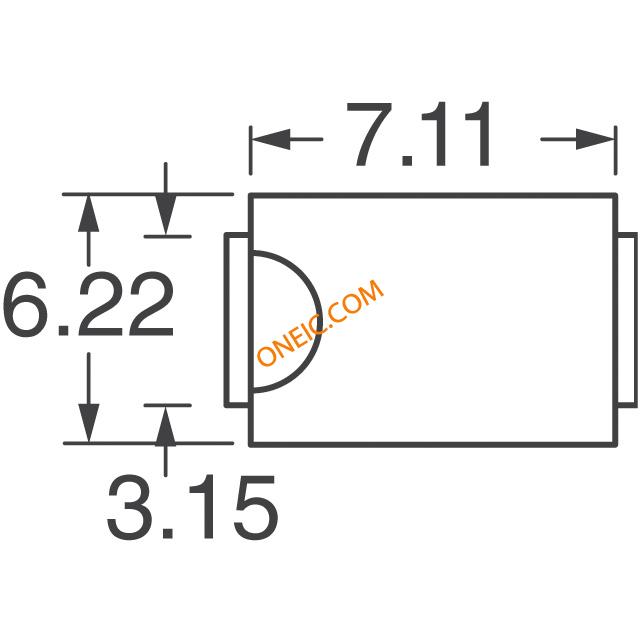

| 宽度 | 6.22mm | 长度 | 7.11mm |
| 重量 | 0.00002 | 包装方式 | Tape and Reel |
| 引脚样式 | J-Lead | 端接方式 | :SMD |
| 安装类型 | Surface Mount | 卷盘容量 | :3000 |
| 安装样式 | SMD/SMT | 引脚数 | :2 |
| 封装形式 | 2SMC | 冷却的封装 | SMC |
| 材料表面处理 | :MSL 1 - Unlimited | 总长度 | 7.11(Max) |
| 包装数量 | SMC | 胶带最大宽度 | :16mm |
| 位数 | 2 | 供应商器件封装 | SMC |
产品信息
| SPG | 3000 | 类型 | Schottky Diode |
| 二极管类型 | Schottky | SMD标记 | :IR3F |
| 配置 | Single | 单元数量 | 3000 |
| 印刷电路板数量 | 2 | ||
环境参数
| 热阻 | 12°C/W Jl | 工作温度 | -55 to 150 °C |
| 结工作温度 | -55°C ~ 150°C | ||
