点击放大查看

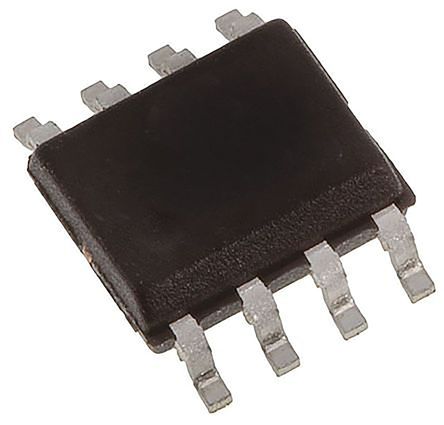

TPS76701QD
| 制造商 | Texas Instruments Incorporated |
| 描述 | LDO Regulator Pos 1.5V to 5.5V 1A 8-Pin SOIC Tube IC REG LDO ADJ 1A 8SOIC TPS76701QD, Low Dropout Voltage Regulator, Adjustable 1A, 1.5 to 5.5V ±2%, 0.904W, 8-Pin SOIC LDO Voltage Regulators Fast-Transient Response 1-A IC, V REG, LDO 1A ADJ, 76701, SOIC8 Single Output LDO, 1.0A, Adj.(1.5 to 5.5V), Low Quiescent Current, Fast Transient Response LDO voltage regulator 1.5...5.5 V SO-8, TPS76701, TPS76701QD, Texas Instruments Texas Instruments , LDO 调节器, 可调整的输出, 1A, 1.5 → 5.5 V输出 ±2%, 0.904W, 8针 SOIC封装 |
| 分类 |
商业参数
| 其他名称 | 296-2731-5 | 产品类别 | LDO Voltage Regulators |
| 标准包装数量 | Rail / Tube | 工厂包装数量 | 75 |
| 标准封装名称 | SOIC | ||
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85423990 |
| 零件状态 | :76701 | 抗辐射加固 | No |
电气参数
| 电源抑制比 | 29 | 噪声 | 55 |
| 输出端 | 1 | 精度 | ±2 % |
| 输出类型 | Adjustable | 额定功率 | 904 W |
| 稳压器类型 | Linear | 额定电压 | 2.7 V |
| 电源调整率 | 0.01(Typ) %/V | 负载调整率 | 3(Typ) mV |
| 输出电流 | 1 A | 供电电压 | 0.23@1A V |
| 输出数量 | 1 | 电压基准 | 1.1834(Typ) V |
| 稳压器拓扑 | Positive Adjustable | 电容 @ Vr, F | Non-Ceramic |
| 最大额定电流 | Catalog | 稳压器数量 | 1 |
| 最小输入电压 | 1.5 V ~ 5.5 V | 输出电压（最大） | :5.5V |
| 最小供电电压 | :2% | 输出电压精度 | �2 % |
| 最大功耗 | 904 mW | 静态电流 (Iq) | 0.08 |
| 直流输入电压（最小） | 2.7 V | 静态电流（最大） | 0.125 mA |
| 电压负载调整率 | 2 % | 输入偏置电流（最大） | 0.085 mA |
| 输出电压（最小/固定） | :1.5V | 最大持续工作电压（MCOV） | :10V |
机械参数
| 宽度 | 4(Max) | 重量 | 0.002677 oz |
| 包装方式 | Tube | 引脚样式 | Gull-wing |
| 端接方式 | :SMD | 安装类型 | Surface Mount |
| 安装样式 | SMD/SMT | 引脚数 | :8 |
| 封装形式 | 8SOIC | 冷却的封装 | SOIC |
| 材料表面处理 | :MSL 1 - Unlimited | 总长度 | 5(Max) |
| 包装数量 | SOIC | 位数 | 8 |
| 外壳尺寸-插件 | 1.5(Max) | 供应商器件封装 | 8-SOIC |
产品信息
| 类型 | LDO | 系列 | TPS76701 |
| 产品特性 | Thermal Shutdown Protection | 极性 | Positive |
| 软件 | SLVS208I | 拓扑 | LDO |
| 基本单元 | :76701 | 图案编号 | Y |
| 输出及类型 | Adjustable Output | 使用的IC/零件 | View |
| 其他规格 | :1.5V to 5.5V | 印刷电路板数量 | 8 |
环境参数
| 测试温度 | -40 to 125 | 工作温度 | -40 to 125 °C |
