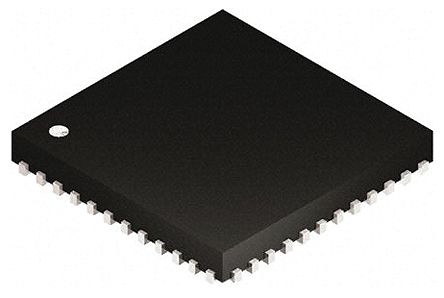

CDCM7005RGZT

制造商	Texas Instruments Incorporated
描述	3.3V HIGH PERFORMANCE CLOCK SYNCHRONIZER PLL Clock Synthesizer Single 0MHz to 2200MHz 48-Pin VQFN EP T/R IC CLK SYNC/JITTER CLEANR 48VQFN IC CLK SYNC/JITTER CLEANER 48QFN CDCM7005RGZT, PLL Frequency Synthesizer, 0 to 1500MHz, 48-Pin VQFN Clock Synthesizer / Jitter Cleaner CLOCK SYNCHRONIZER IC, CLK SYNC/JITTER, CLEANER, 48QFN High Performance, Low Phase Noise, Low Skew Clock Synchronizer that Synchronizes Ref Clock to VCXO Texas Instruments 0 → 1500 MHz 频率合成器 , 48针 VQFN封装
分类	频率控制元件振荡器振荡器

对参数有疑问？问 AI 助手

商业参数

其他名称	296-18208-1	产品类别	Clock Synthesizer / Jitter Cleaner
标准包装数量	Tape & Reel	工厂包装数量	250
标准封装名称	QFN

合规参数

RoHS	Lead free / RoHS Compliant	SVHC	:No SVHC (16-Dec-2013)
欧盟RoHS	Compliant	海关税号	85423190
零件状态	ACTIVE	抗辐射加固	No

电气参数

PLL	Yes with Bypass	输入端	LVCMOS, LVPECL
输出端	LVCMOS, LVPECL	频率	:200MHz
输入类型	:LVCMOS, LVPECL	输出类型	:LVCMOS, LVPECL
输出信号	LVPECL, LVCMOS	额定电压	3 V
最大频率	2200 MHz	最低频率	0MHz
频率范围	0 to 1500 MHz	采样保持与ADC比率（如1:2）	1 to 1024
输出电流	120 mA	供电电流	210 mA
供电电压	3.3 V	输出数量	5
分频/倍频	Yes/No	元件数量	1
最大额定电流	Catalog	输出1频率	1.5 GHz
输入输出比	3:10	最小供电电压	3.6 V
最小输入频率	0 MHz	输入逻辑高电平	LVCMOS
差分 - 输入:输出	Yes/Yes	共模瞬态抗扰度（最小）	Industrial

机械参数

宽度	7mm	高度	0.9mm
长度	7mm	重量	0.004868 oz
包装方式	Tape and Reel	引脚样式	No Lead
安装类型	Surface Mount	安装样式	SMD/SMT
引脚数	:48	封装形式	48VQFN EP
冷却的封装	VQFN	材料表面处理	:MSL 3 - 168 hours
总长度	7.15(Max)	包装数量	VQFN EP
尺寸/外形	7 x 7 x 0.9mm	位数	48
外壳尺寸-插件	0.95(Max)	供应商器件封装	48-VQFN (7x7)

产品信息

类型	PLL Clock Synthesizer	系列	CDCM7005
已删除	Compliant	产品特性	3.3V Vcc/Vdd Multiplier/Divider
软件	SCAS793F	插头类型	:Clock Synchronizer
可编程性	No	图案编号	Y
功能框图	fbd_scas793f.gif	电路数	1
射频系列/标准	CDCM7005	使用的IC/零件	View
其他规格	0 MHz	印刷电路板数量	48

环境参数

测试温度

-40 to 85

工作温度

-40 to 85 °C

文档与媒体

PDF 文档

CDCM7005

PDF 文档

1634241.pdf

在线文档

cdcm7005
