点击放大查看

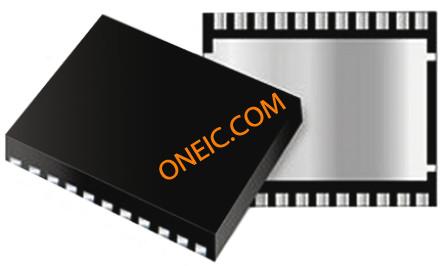

TPS56121DQPT
| 制造商 | Texas Instruments Incorporated |
| 描述 | Conv DC-DC Single Step Down 4.5V to 14V 22-Pin QFN EP T/R Conv DC-DC Single Step Down 4.5V to 14V 22-Pin SON EP T/R IC REG BUCK SYNC ADJ 15A 22SON Converter, Sync, Buck, High Current,15A Voltage Regulators - Switching Regulators 4.5-14Vinp,15A High Crnt Synch Step-Down BUCK, SYNC, 15A, 22SON 4.5V to 14V Input, 15A Synchronous Step-Down SWIFT™ Converter Texas Instruments 降压 开关稳压器, 15A, 可调输出, 0.6 → 12 V, 1000 kHz, 22针 PQFN封装 Switching Voltage Regulators 4.5-14Vinp,15A High Crnt Synch Step-Down |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 其他名称 | 296-28348-2 | 产品类别 | Voltage Regulators - Switching Regulators |
| 标准包装数量 | Tape & Reel | 工厂包装数量 | 250 |
| 标准封装名称 | SON | ||
合规参数
| RoHS | Contains lead / RoHS non-compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85423990 |
| 零件状态 | ACTIVE | 抗辐射加固 | No |
电气参数
| 输出端 | 1 | PWM类型 | Voltage Mode |
| 占空比 | 93 | 效率 | 90(Typ) % |
| 输出类型 | Adjustable | 稳压器类型 | Buck Controller |
| 额定电压 | 0.6 to 12 V | 开通延迟时间 | Adjustable |
| 电源调整率 | 0.5% | 负载调整率 | 0.5 % |
| 输出电流 | 15 A | 供电电压 | 4.5 to 14 V |
| 输出数量 | 1 | 稳压器拓扑 | Step Down |
| 开关电流 | 21 | 开关稳压器 | Yes |
| 最大额定电流 | Catalog | 释放电压 | Fixed |
| 开关频率 | 1000 kHz | 同步整流 | Yes |
| 输入电压（最大） | 7 to 30 Vin Max | 最小输入电压 | 0.6 V ~ 12 V |
| 输出电压（最大） | 12 V | 静态电流 (Iq) | 2.5 |
| 直流输入电压（最小） | 4.5 V | 电压负载调整率 | External |
| 输出电压（最小/固定） | 0.6 V | 精度 - 电压表；电流表 | 1 |
| 共模瞬态抗扰度（最小） | Automotive | ||
机械参数
| 宽度 | 5.1mm | 高度 | 1.45mm |
| 长度 | 6.1mm | 重量 | 0.00027 |
| 包装方式 | Tape and Reel | 引脚样式 | No Lead |
| 安装类型 | Surface Mount | 安装样式 | SMD/SMT |
| 引脚数 | :22 | 封装形式 | 22QFN EP |
| 冷却的封装 | PQFN | 材料表面处理 | :MSL 2 - 1 year |
| 总长度 | 6.1(Max) | 包装数量 | SON EP |
| 尺寸/外形 | 6.1 x 5.1 x 1.45mm | 位数 | 22 |
| 外壳尺寸-插件 | 1.45(Max) | 供应商器件封装 | 22-SON-EP (6x5) |
产品信息
| 类型 | Step Down | 系列 | TPS56121 |
| 产品特性 | Enable Power Good Adjustable Current Limit Synchronous Rectification | 软件 | SLUSAH4C |
| 拓扑 | Buck | 基本单元 | :56121 |
| 应用领域 | Communications & Telecom | 制造商全称 | SWIFT |
| 控制方式 | Voltage Mode | 图案编号 | Y |
| 功能框图 | alt_slusah4c.gif | 使用的IC/零件 | View |
| 印刷电路板数量 | 22 | ||
环境参数
| 测试温度 | -40 to 125 | 工作温度 | -40 to 125 °C |
