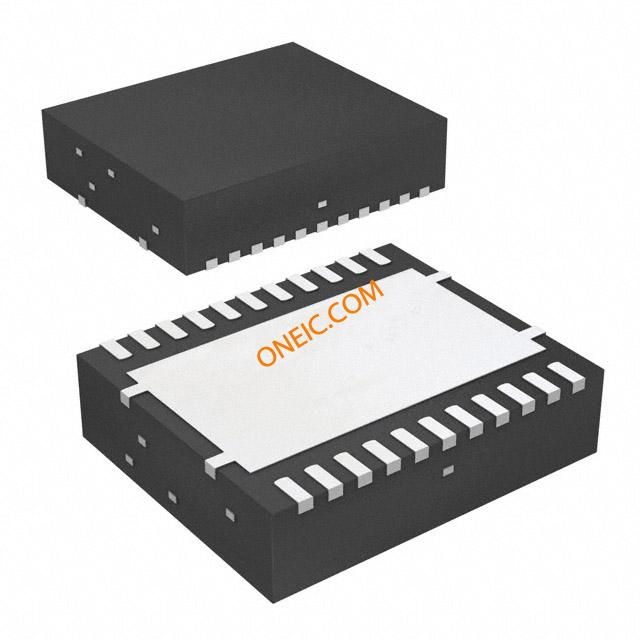

TPS56121DQPR
| 制造商 | Texas Instruments Incorporated |
| 描述 | Conv DC-DC Single Step Down 4.5V to 14V 22-Pin PQFN EP T/R IC REG BUCK SYNC ADJ 15A 22SON Voltage Regulators - Switching Regulators 4.5-14Vinp,15A High Crnt Synch Step-Down 4.5V to 14V Input, 15A Synchronous Step-Down SWIFT™ Converter Switching Voltage Regulators 4.5-14Vinp,15A High Crnt Synch Step-Down |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品 | Voltage Regulators | 其他名称 | 296-37678-1 |
| 产品类别 | Voltage Regulators - Switching Regulators | 标准包装数量 | Tape & Reel |
| 工厂包装数量 | 2500 | ||
合规参数
| RoHS | Contains lead / RoHS non-compliant | 零件状态 | ACTIVE |
电气参数
| 输出端 | 1 | PWM类型 | Voltage Mode |
| 占空比 | 93 | 效率 | 90(Typ) % |
| 输出类型 | Adjustable | 额定电压 | 0.6 to 12 V |
| 开通延迟时间 | Adjustable | 负载调整率 | 0.5 % |
| 输出电流 | 15 A | 供电电流 | 2.5 mA |
| 供电电压 | 4.5 to 14 V | 输出数量 | 1 |
| 开关电流 | 21 | 最大额定电流 | Catalog |
| 释放电压 | Fixed | 开关频率 | 1000 kHz |
| 同步整流 | Yes | 输入电压（最大） | 7 to 30 Vin Max |
| 最小输入电压 | 0.6 V ~ 12 V | 静态电流 (Iq) | 2.5 |
| 电压负载调整率 | External | 精度 - 电压表；电流表 | 1 |
机械参数
| 包装方式 | Tape & Reel (TR) | 安装类型 | Surface Mount |
| 安装样式 | SMD/SMT | 封装形式 | 22PQFN EP |
| 包装数量 | 2500 | LARGE T&R | 供应商器件封装 | 22-SON-EP (6x5) |
产品信息
| 类型 | Step Down | 系列 | TPS56121 |
| 产品特性 | Enable Power Good Adjustable Current Limit Synchronous Rectification | 软件 | SLUSAH4C |
| 拓扑 | Buck | 应用领域 | Communications & Telecom |
| 制造商全称 | SWIFT | 控制方式 | Voltage Mode |
| 图案编号 | Y | 功能框图 | alt_slusah4c.gif |
| 使用的IC/零件 | View | 输出配置 | Surface Mount |
环境参数
| 测试温度 | -40 to 125 | 工作温度 | -40 to 125 °C |
