TPS2560DRCT
| 制造商 | Texas Instruments Incorporated |
| 描述 | USB Power SW USB HUB Power Controllers Dual 6.5V 2.8A 10-Pin VSON EP T/R Power Switch ICs - USB Dual Ch Prec Adj Current-Ltd Pwr Sw IC POWER DIST SWITCH ADJ 10SON IC, CURRENT LIMITED POWER SW 6.5V SON-10 IC, POWER DIST SWITCH, ADJ, 10SON Dual Channel Precision Adjustable Current-Limited Power Switches Texas Instruments , 2输出 负载开关集成电路, 2.5A, 2.5 to 6.5V, 2.403W, 10针 SON封装 Power Switch ICs - Power Distribution Dual Ch Prec Adj Current-Ltd Pwr Sw |
| 分类 |
商业参数
| 其他名称 | 296-25547-2 | 产品类别 | Power Switch ICs - USB |
| 标准包装数量 | Tape & Reel | 工厂包装数量 | 250 |
| 标准封装名称 | SON | ||
合规参数
| RoHS | RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85411000 |
| 零件状态 | ACTIVE | 抗辐射加固 | No |
电气参数
| 开启时间 | 9 ms | 测试电流 | 2.5 |
| 额定电压 | :6.5V | 输出电流 | 2.5 A |
| 供电电压 | - 0.3 V | 输出数量 | 2 |
| 稳压器拓扑 | Constant-Current | 最大额定电流 | Catalog |
| 最小输入电压 | 2.5 to 6.5 V | 导通电阻 Rds(on) (最大) @ Id, Vgs | 50 mOhm |
| 最大功耗 | :2.403W | 输入逻辑高电平 | :Active Low |
| 导通电阻（最大） | 50 mOhms | 精度 - 电压表；电流表 | +/-7.5% (2590mA min / 3005mA max) |
| 短路电流 | 2.8 A | 开关时间（Ton, Toff）（最大） | 6 ms |
| 共模瞬态抗扰度（最小） | Industrial | ||
机械参数
| 宽度 | 3.1(Max) | 重量 | 0 |
| 包装方式 | Reel | 引脚样式 | No Lead |
| 安装类型 | Surface Mount | 安装样式 | SMD/SMT |
| 引脚数 | :10 | 封装形式 | 10VSON EP |
| 冷却的封装 | VSON EP | 材料表面处理 | :MSL 2 - 1 year |
| 总长度 | 3.1(Max) | 包装数量 | VSON EP |
| 位数 | 10 | 外壳尺寸-插件 | 0.95(Max) |
| 供应商器件封装 | 10-SON (3x3) | ||
产品信息
| 类型 | USB HUB Power Controllers | 系列 | TPS2560 |
| 已删除 | Compliant | 软件 | SLVS930A |
| 基本单元 | :2560 | 开关类型 | :High Side |
| 可编程性 | Active Low | 图案编号 | Y |
| 功能框图 | alt_slvs930a.gif | 内部开关 | Yes |
| 开关数量 | 2 | 使用的IC/零件 | View |
| 印刷电路板数量 | 10 | ||
环境参数
| 测试温度 | -40 to 85 | 热阻 | :Yes |
| 工作温度 | -40 to 85 °C | ||
文档与媒体
相关型号
TPD2EUSB30DRTR
texas instruments
ESD Suppressor Diode Arrays ±8KV 3-Pin SOT T/R ESD Suppressors 2Ch ESD Solution TVS DIODE 5.5VWM 8VC SOT3 ESD Suppressor Diode Arrays �8KV 3-Pin SOT T/R ESD PROTECTION ARRAY, 2CH, SOT-3 IC, INTERFACE, SOT 2-Channel ESD Solution for SuperSpeed USB 3.0 Interface TVS diode SOT-23-3, TPD2EUSB30, TPD2EUSB30DRTR, Texas Instruments Texas Instruments 双向 TVS 二极管阵列, 45W, 8V, 3针 SOT封装 ESD Suppressors / TVS Diodes 2Ch ESD Solution
TUSB7340EVM
texas instruments
Evaluation Module For USB 3.0 XHCI 0.96 Compliant Host Controller Interface Development Tools 4-port SuperSpd USB xHCI PCIe Card Ref BOARD REF DESIGN FOR TUSB7340 TUSB7340, HOST CONTROLLER, EVAL MODULE EVAL BOARD, TUSB7340 USB INTERFACE
TUSB7320EVM
texas instruments
Two-Port Super Speed USB XHCI PCIE Card Reference Design Interface Development Tools 2-port SuperSpd USB xHCI PCIe Card Ref BOARD REF DESIGN FOR TUSB7320 TUSB7320EVM EVALUATION MODULE EVAL BOARD, TUSB7320 USB INTERFACE

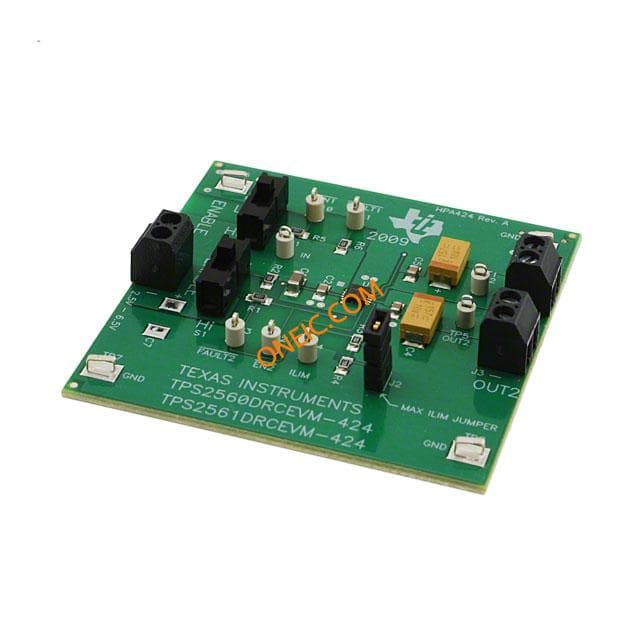

TPS2560DRCEVM-424
