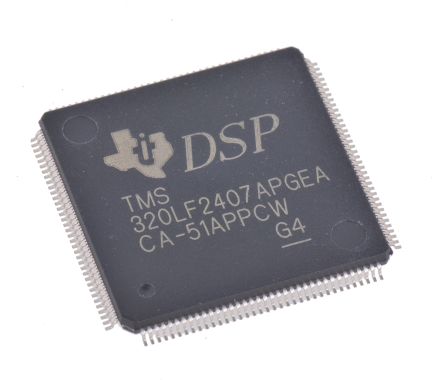

TMS320LF2407APGEA

制造商	Texas Instruments Incorporated
描述	DSP Fixed-Point 16-Bit 40MHz 40MIPS 144-Pin LQFP IC MCU 16BIT 64KB FLASH 144LQFP TMS320LF2407APGEA, 16bit Digital Signal Processor 40MHz 64kb Flash EEPROM, 5kb RAM, 144-Pin LQFP Digital Signal Processors & Controllers - DSP, DSC 16-Bit Fixed Point DSP with Flash 16BIT DSP, FLASH, SMD, 320LF2407 Digital Signal Processor; 40MHz; Mounting: SMD; LQFP144 Microcontroller 16/32 Bit LQFP-144, TMS320 LF2407, TMS320LF2407APGEA, Texas Instruments Texas Instruments 16bit 数字信号处理器 DSP, 40MHz, 64 kB ROM 闪存 EEPROM, 5 kB RAM, 144针 LQFP封装
分类	集成电路嵌入式微控制器数字信号处理器与控制器

对参数有疑问？问 AI 助手

商业参数

产品	DSCs	商标名	C2000
其他名称	296-12548	产品类别	Digital Signal Processors & Controllers - DSP, DSC
标准包装数量	Trays	工厂包装数量	60
标准封装名称	QFP

合规参数

RoHS	Lead free / RoHS Compliant	SVHC	:No SVHC (20-Jun-2013)
欧盟RoHS	Compliant	海关税号	85423190
零件状态	:320LF2407	抗辐射加固	No

电气参数

转速	40 MHz	RAM 大小	5 KB
内核大小	16-Bit	频率	:40MHz
时钟速率	40 MIPS	存储器容量	5 KB
I/O 数量	41	额定电压	3.3 V, 5 V
时钟频率	40 MHz	数据转换器	A/D 16x10b
最大频率	40MHz	振荡器类型	Internal
供电电压	3.3\|5 V	程序存储器大小	64 KB
程序存储器类型	Flash	最小供电电压	3/4.75 V
供电电压 (Vcc/Vdd)	3 V ~ 3.6 V

机械参数

宽度	20mm	高度	1.4mm
长度	20mm	重量	0.045518 oz
包装方式	Tray	引脚样式	Gull-wing
端接方式	:SMD	安装类型	Surface Mount
安装样式	SMD/SMT	引脚数	:144
封装形式	144LQFP	冷却的封装	LQFP
材料表面处理	:-	总长度	20.2(Max)
包装数量	LQFP	尺寸/外形	20 x 20 x 1.4mm
位数	144	外壳尺寸-插件	1.45(Max)
核心数/总线宽度	16 Bit

产品信息

类型	:Fixed Point	格式	Fixed Point
系列	TMS320LF2407A	基本单元	:320
外设	POR, PWM, WDT	架构	Advanced Harvard
连接性	CAN, EBI/EMI, SCI, SPI, UART/USART	可编程性	Yes
数字格式	Fixed-Point	核心处理器	C2xx DSP
单元数量	1	指令类型	Fixed Point
其他规格	:40	印刷电路板数量	144

环境参数

工作温度

-40°C ~ 85°C

结工作温度

85C

文档与媒体

在线文档

TMS320(LF,LC)2407A,6A,3A,2A

在线文档

TMS320LF2407A/6A/3A/2A Errata

PDF 文档

1764480.pdf

PDF 文档

tms320lf2402a.pdf

在线文档

sprs145l
