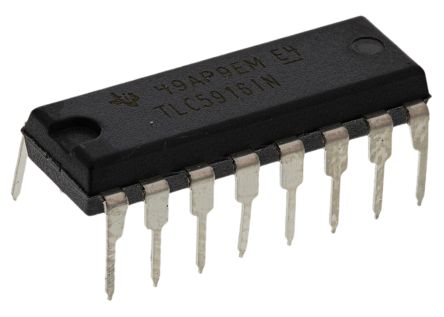

TLC5916IN

制造商	Texas Instruments Incorporated
描述	LED DRVR 8Segment 3.3V/5V 16-Pin PDIP Tube LED Lighting Drivers 8B Constant-Current LED Sink Driver IC LED DRIVER LINEAR 16-DIP IC, LED DRIVER, 8CH, PDIP16 8-Bit Constant-Current LED Sink Driver 8段 LED 驱动器, 3 → 5.5 V, 16引脚 PDIP封装
分类	集成电路电源管理ICLED照明驱动器

对参数有疑问？问 AI 助手

商业参数

产品类别	LED Lighting Drivers	标准包装数量	Rail / Tube
工厂包装数量	25	标准封装名称	PDIP

合规参数

RoHS	RoHS Compliant	SVHC	:No SVHC (20-Jun-2013)
欧盟RoHS	Compliant	海关税号	85423190
零件状态	ACTIVE	抗辐射加固	No

电气参数

调光方式	:Analogue	频率	30MHz
显示类型	:LED	输入信号	Serial
额定功率	1 W	额定电压	3 V to 5.5 V
数据速率（最大）	30	输出电流	22000 mA
供电电流	22 mA	供电电压	3 to 5.5 V
输出数量	8	LED正向电压	20
最大额定电流	Catalog	开关频率	:30MHz
最小输入电压	17V	最小供电电压	3 V
最大功耗	1000 mW	输出电流/通道	120
输出高/低电流	-1000(Min) uA	最大恒流负载	Yes
电源电流（禁用）（最大）	256	通道间匹配（DeltaRon）	3
最大持续工作电压（MCOV）	:5.5V

机械参数

宽度	6.6(Max)	重量	0.033570 oz
包装方式	Tube	封装体颜色	:DIP
引脚样式	Through Hole	端接方式	:Through Hole
安装类型	Through Hole	安装样式	Through Hole
引脚数	:16	封装形式	16PDIP
冷却的封装	PDIP	材料表面处理	:-
总长度	19.69(Max)	包装数量	PDIP
位数	16	外壳尺寸-插件	5.08(Max) - 0.51(Min)
供应商器件封装	16-PDIP

产品信息

类型	Color	系列	TLC5916
已删除	Compliant	产品特性	Thermal Shutdown LED Open Detection LED Short to Ground Detection
软件	SLVS695D	拓扑	8-Bit Shift Register
基本单元	:5916	控制接口	:Serial
功能框图	fbd_slvs695d.gif	段数	8
使用的IC/零件	View	内部连接	Yes
每电路通道数	8	应用细节	:Display, Lighting
印刷电路板数量	16

环境参数

测试温度	-40 to 125	工作温度	+ 125 C
结工作温度	125C

文档与媒体

PDF 文档

Copper Bond Wire Revision A 04/Dec/2013

PDF 文档

TLC5916,17

PDF 文档

1705047.pdf

在线文档

tlc5916
