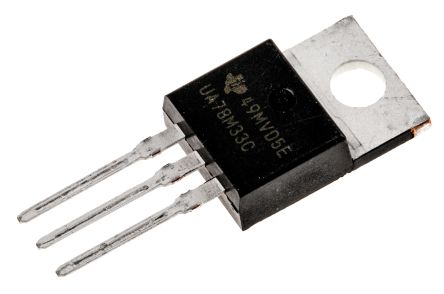

点击放大查看
UA78M33CKCS
| 制造商 | Texas Instruments Incorporated |
| 描述 | Standard Regulator Pos 3.3V 0.5A 3-Pin(3+Tab) TO-220 Tube IC REG LDO 3.3V 0.5A TO220-3 UA78M33CKCS, Linear Voltage Regulator, 0.5A 3.3V, 3-Pin TO-220 Voltage Regulators - Standard 3.3 V 500mA Fix Pos Voltage Regulator IC, LINEAR VOLT REGULATOR, 3.3V, TO-220 3/4 Pin 500mA Fixed 3.3V Positive Voltage Regulator Texas Instruments UA78Mxx 系列 线性稳压器, 3.3 V /500mA, 3针 TO-220 Linear Voltage Regulators 3.3 V 500mA Fix Pos Voltage Regulator |
| 分类 |
商业参数
| 其他名称 | 296-21633-5 | 产品类别 | Voltage Regulators - Standard |
| 标准包装数量 | Rail / Tube | 工厂包装数量 | 50 |
合规参数
| RoHS | Compliant | 海关税号 | 85423990 |
| 零件状态 | ACTIVE | 抗辐射加固 | No |
电气参数
| 电源抑制比 | 80 dB | 噪声 | 40 |
| 输出端 | 1 | 精度 | 3 |
| 卡速 | Current Limit|Safe Area Protectio... | 输出类型 | Fixed |
| 稳压器类型 | Linear | 额定电压 | 5.3 V |
| 电源调整率 | 100mV | 负载调整率 | 100 mV |
| 输出电流 | 0.5 A | 输出电压 | 3.3 |
| 供电电压 | 2@350mA V | 输出数量 | 1 |
| 稳压器拓扑 | Positive Fixed | 电容 @ Vr, F | Cap Free Non-Ceramic |
| 最大额定电流 | Catalog | 稳压器数量 | 1 |
| 最小输入电压 | 3.3V | 输出电流（最大） | 0.5 |
| 静态电流 (Iq) | 4.5 | 直流输入电压（最小） | 5.3 V |
| 输出数量与类型 | 1 | 输出电压（最小/固定） | :3.3V |
机械参数
| 宽度 | 4.58mm | 高度 | 8.7mm |
| 长度 | 10.16mm | 重量 | 0.067197 oz |
| 包装方式 | Tube | 插片宽度 | Tab |
| 安装类型 | Through Hole | 安装样式 | Through Hole |
| 引脚数 | 3 | 封装形式 | 3TO-220 |
| 冷却的封装 | TO-220 | 总长度 | 10.67(Max) |
| 包装数量 | 50 | TUBE | 尺寸/外形 | 10.16 x 4.58 x 8.7mm |
| 包含封装 | TO-220 | 位数 | 3 |
| 外壳尺寸-插件 | 9.25(Max) | 面板开孔尺寸（外形） | 2@350mA |
| 供应商器件封装 | TO-220-3 | ||
产品信息
| 类型 | Standard | 系列 | UA78M33 |
| 已删除 | Compliant | 产品特性 | Overcurrent Protection Thermal Shutdown |
| 极性 | Positive | 软件 | SLVS059T |
| 拓扑 | Standard | 图案编号 | Y |
| 输出及类型 | Fixed Output | 功能框图 | alt_slvs059t.gif |
| 使用的IC/零件 | View | 输出配置 | 3.3 |
| 印刷电路板数量 | 3 | 装配配置 | Through Hole |
| 卡片读取方向 | 100mV | ||
环境参数
| 测试温度 | 0 to 125 | 工作温度 | 0 to 125 °C |
