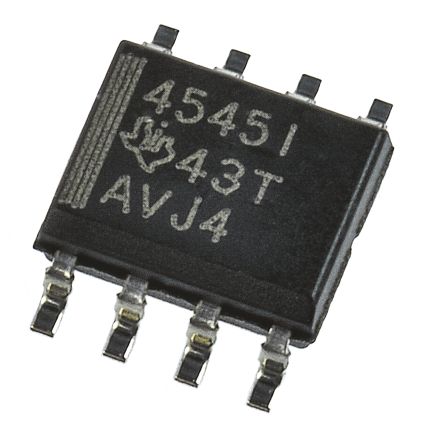

点击放大查看
TLC4545ID
| 制造商 | Texas Instruments Incorporated |
| 描述 | ADC Single SAR 200ksps 16-bit Serial 8-Pin SOIC Tube Single ADC SAR 200ksps 16-bit Serial 8-Pin SOIC Tube IC SERIAL ADC 16-BIT 5V LP 8SOIC Analog to Digital Converters - ADC 16-Bit 200KSPS Serial Out IC, 16BIT ADC, SMD, 4545, SOIC8 16-Bit 200KSPS ADC Serial Out, Auto PWRDN, Pseudo Differential Input Texas Instruments , 16 位 ADC, 差分输入, SPI接口, 8针 SOIC封装 |
| 分类 |
商业参数
| 其他名称 | 296-12501-5 | 产品类别 | Analog to Digital Converters - ADC |
| 标准包装数量 | Rail / Tube | 工厂包装数量 | 75 |
合规参数
| RoHS | Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 海关税号 | 85423190 | 零件状态 | :4545 |
| 抗辐射加固 | No | ||
电气参数
| 接口 | Serial (3-Wire, SPI) | 线性度 | ±2.5LSB |
| 信噪比 | 85(Typ) dB | 输入类型 | Voltage |
| 分辨率 | 16 Bit | 输入信号 | Differential |
| INL/DNL（LSB） | �2.5LSB | 输入功率 | Single |
| 数据接口 | DSP, Serial, SPI™ | 输入极性 | Unipolar |
| 位数 | 16 | 基准类型 | Ext |
| 数据转换器 | General Purpose | 数据速率（最大） | 200 KSPs |
| 采样保持与ADC比率（如1:2） | Yes | 额定电压值 | 5 |
| 输出电流 | :3.5mA | 输入数量 | 1 |
| 供电电压 | 5 V | 分辨率（位） | :16bit |
| 电压基准 | External | 通道数量 | 1 Channel |
| 元件数量 | 1 | 采样频率 | 200 ksps |
| 模拟输入/输出 | 5.5 | 差动行程 | -1/2LSB |
| 最大额定电流 | Catalog | ADC/DAC 数量 | 1 |
| 最小输入电压 | 4.5 | 供电电源 | Single Supply |
| 上升/下降时间（典型） | :2.94µs | 最小供电电压 | 5.5 |
| 平均正向功率 | 29 | 最大功耗 | :17.5mW |
| 数字供电电压 | 5.5 | 内部供电电压 | :4.5V to 5.5V |
| 采样率（每秒） | 200k | 供电电压 (Vcc/Vdd) | 5 |
| 差分 - 输入:输出 | Yes | 电源电压范围（典型） | Not Required V |
| 信噪比，ADC/DAC（dB）典型值 | 85 dB | ||
机械参数
| 宽度 | 4(Max) | 重量 | 0.002677 oz |
| 包装方式 | Tube | 端接方式 | :SMD |
| 安装类型 | Surface Mount | 导体类型 | Gull-wing |
| 安装样式 | SMD/SMT | 引脚数 | 8 |
| 封装形式 | 8SOIC | 冷却的封装 | SOIC |
| 内部尺寸 | 5V | 材料表面处理 | :MSL 1 - Unlimited |
| 总长度 | 5(Max) | 包装数量 | 75 | TUBE |
| 尺寸/外形 | External | 包含封装 | SOIC |
| 位数 | 8 | 外壳尺寸-插件 | 1.5(Max) |
| 供应商器件封装 | 8-SOIC | ||
产品信息
| 系列 | TLC4545 | 软件 | SLAS293 |
| 基本单元 | :4541 | 架构 | SAR |
| 使用的IC/零件 | View | 印刷电路板数量 | 8 |
| 装配配置 | Surface Mount | A/D转换器数量 | 1 |
| 输入数量及类型 | 2 Single-Ended, Unipolar; 1 Pseudo-Differential, Unipolar | ||
环境参数
| 冲击速度 | 200ksps | 防护等级 | Voltage |
| 测试温度 | -40 to 85 | 工作温度 | -40°C ~ 85°C |
