PTH08T230WAZ
| 制造商 | Texas Instruments Incorporated |
| 描述 | Module DC-DC 1-OUT 0.69V to 5.5V 6A 10-Pin DIP Module MODULE PIP 6A ADJ 10-DIP PTH08T230WAZ, DC-DC Power Supply Module 14V Input,, 10-Pin, DIP Module DC/DC Converters 6A 2.2-5.5V Input Non Isolated POL IC, POWER MODULE, SMD MODULE-10 6-A, 4.5V to 14V Input, Non-Isolated, Wide Output Adjustable Power Module with TurboTrans 直流-直流电源模块, 10针 DIP 模块封装 |
| 分类 |
商业参数
| 产品 | Non-Isolated / POL | 其他名称 | 296-20649 |
| 产品类别 | DC/DC Converters | 标准包装数量 | Trays, Rail / Tube |
| 工厂包装数量 | 36 | 标准封装名称 | DIP Module |
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85423990 |
| 零件状态 | ACTIVE | 抗辐射加固 | No |
| 认证机构 | :- | ||
电气参数
| 输出端 | 1 | 频率 | :300kHz |
| 隔离 | Non-Isolated | 效率 | 95% |
| 最大功率 | 33W | 转换器类型 | :Non Isolated POL |
| 稳压器类型 | :Adjustable | 额定电压 | 0.69 to 5.5 V |
| 输出电流 | 6 A | 供电电压 | :5V |
| 输出数量 | 1 | 供电类型 | :Power Module |
| 最大功率（瓦特） | 33W | 最小输入电压 | 0.69 ~ 5.5 V |
| 输出电压（最大） | :5.5V | 直流输入电压（最大） | :14V |
| 输出电流/通道 | 6 A | 输出电压（最小/固定） | :0.69V |
| 共模瞬态抗扰度（最小） | Industrial | 最大持续工作电压（MCOV） | :14V |
机械参数
| 深度 | 15.75 mm | 宽度 | 15.75mm |
| 高度 | 7.5mm | 长度 | 18.92mm |
| 重量 | 0.000175 | 包装方式 | Tray |
| 安装类型 | Surface Mount | 安装样式 | SMD/SMT |
| 引脚数 | :10 | 封装形式 | 10DIP Module |
| 冷却的封装 | DIP Module | 总长度 | 18.92 mm |
| 包装数量 | DIP Module | 尺寸/外形 | 0.75" L x 0.62" W x 0.36" H (19.1mm x 15.7mm x 9.1mm) |
| 位数 | 10 | ||
产品信息
| 类型 | Step Down | 系列 | PTH08T230W |
| 产品特性 | Remote On/Off, OCP, OTP, UVLO | 软件 | SLTS265L |
| 基本单元 | :8 | 印刷电路板数量 | 10 |
环境参数
| 测试温度 | -40 to 85 | 工作温度 | -40°C ~ 85°C |
| 结工作温度 | 85C | ||
文档与媒体
相关型号
ADS5474IPFP
texas instruments
ADC Single Pipelined 400Msps 14-bit Parallel 80-Pin HTQFP EP Tray Analog to Digital Converters - ADC 14B 400 MSPS Single ADC Pipelined 400Msps 14-bit Parallel/LVDS 80-Pin HTQFP EP Tray IC ADC 14BIT 400MSPS 80-HTQFP ADC, 14BIT, 3.3/5V, 400MSPS, 80HTQFP 14-bit, 400 MSPS Analog-to-Digital Converter with Buffered Input

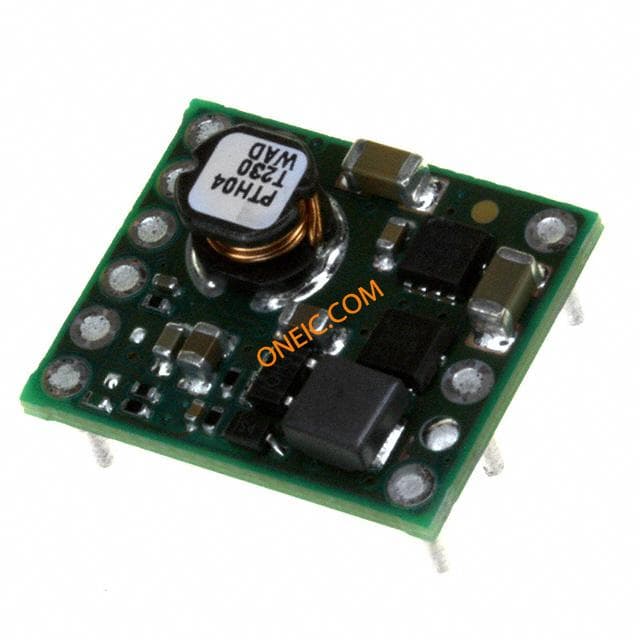

PTH04T230WAD
