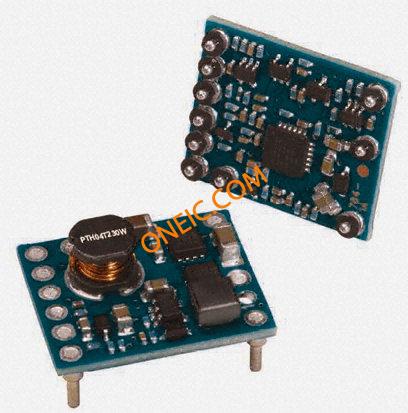

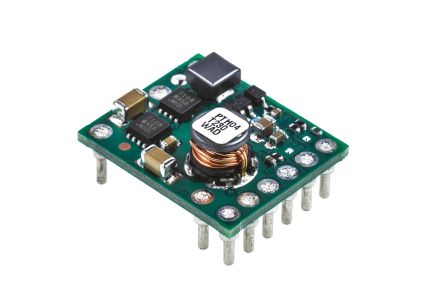

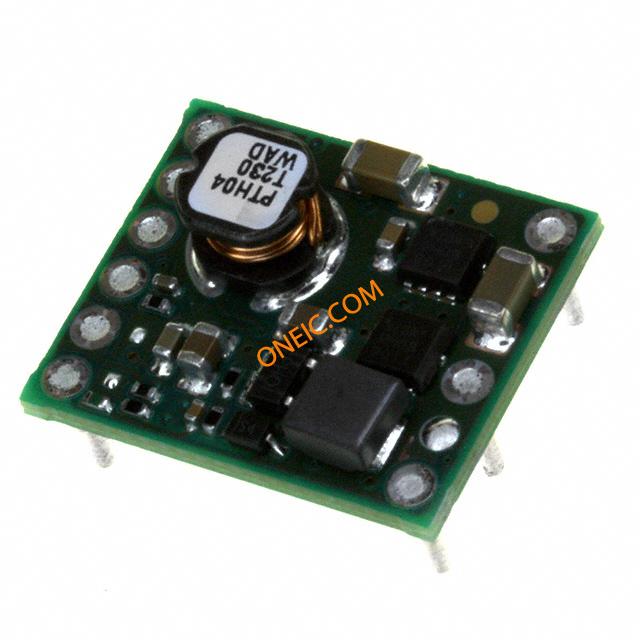

PTH04T230WAD
| 制造商 | Texas Instruments Incorporated |
| 描述 | Module DC-DC 1-OUT 0.69V to 3.6V 6A 10-Pin DIP Module MODULE 6A 2.2/5.5V HZ T/H 10DIP PTH04T230WAD, DC-DC Power Supply Module 5.5V Input,, 10-Pin, DIP Module DC/DC Converters 6A 2.2-5.5V Input Non Isolated POL 6-A, 2.2V to 5.5V Input, Non-Isolated, Wide Output, Adjustable Power Module with TurboTrans 直流-直流电源模块, 6A, 300 kHz, 10针 DIP 模块封装 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品 | Non-Isolated / POL | 其他名称 | 296-21310 |
| 产品类别 | DC/DC Converters | 标准包装数量 | Rail / Tube |
| 工厂包装数量 | 36 | 标准封装名称 | DIP Module |
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
| 零件状态 | ACTIVE | 抗辐射加固 | No |
电气参数
| 输出端 | 1 | 隔离 | Non-Isolated |
| 效率 | 94% | 最大功率 | 21W |
| 额定电压 | 0.69 to 3.6 V | 负载调整率 | ±2 mV |
| 输出电流 | 6 A | 供电电压 | 2.2 V |
| 输出数量 | 1 | 最大功率（瓦特） | 21.6W |
| 最大额定电流 | 6A | 最小输入电压 | 0.69 ~ 3.6 V |
| 电压负载调整率 | ±2 mV | 输出电流/通道 | 6 A |
| 共模瞬态抗扰度（最小） | Industrial | ||
机械参数
| 深度 | 15.75 mm | 宽度 | 15.75mm |
| 高度 | 7.5mm | 长度 | 18.92mm |
| 包装方式 | Tray | 引脚样式 | Through Hole |
| 安装类型 | Through Hole | 安装样式 | Through Hole |
| 引脚数 | 10 | 封装形式 | 10DIP Module |
| 冷却的封装 | DIP Module | 总长度 | 18.92 mm |
| 包装数量 | DIP Module | 尺寸/外形 | 0.75" L x 0.62" W x 0.34" H (19.1mm x 15.7mm x 8.6mm) |
| 位数 | 10 | 外壳尺寸-插件 | 7.5 |
产品信息
| 类型 | Step Down | 系列 | PTH04T230W |
| 产品特性 | TurboTrans | 软件 | SLTS271D |
| 印刷电路板数量 | 10 | ||
环境参数
| 测试温度 | -40 to 85 | 工作温度 | -40°C ~ 85°C |
| 结工作温度 | 85C | ||
