MSP430F2617TPMR
| 制造商 | Texas Instruments Incorporated |
| 描述 | MCU 16-bit MSP430 RISC 92KB Flash 2.5V/3.3V 64-Pin LQFP T/R MCU 16-bit MSP430 MSP430 RISC 92KB Flash 2.5V/3.3V 64-Pin LQFP T/R IC MCU 16BIT 92KB FLASH 64LQFP 16-bit Microcontrollers - MCU 16B Ultra-Lo-Pwr MCU IC, 16BIT MCU, MSP430F2, 16MHZ, 64-LQFP MCU, 16BIT, MSP430, 16MHZ, LQFP-64 16-Bit Ultra-Low-Power MCU, 92KB Flash, 8KB RAM, 12-Bit ADC, Dual DAC, 2 USCI, HW Mult, DMA |
| 分类 |
商业参数
| 商标名 | MSP430 | 其他名称 | 296-22695-2 |
| 产品类别 | 16-bit Microcontrollers - MCU | 标准包装数量 | Tape & Reel |
| 工厂包装数量 | 1000 | 标准封装名称 | QFP |
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (16-Dec-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85423190 |
| 零件状态 | ACTIVE | 抗辐射加固 | No |
| 认证机构 | No | 安全特性 | N/A |
电气参数
| GPIO | 48 | 转速 | 16 MHz |
| 存储器 | 3 | RAM 大小 | 8 KB |
| 内核大小 | 16-Bit | 核心类型 | MSP430 |
| 频率 | 16 MHz | 接口 | I2C/SCI/SPI/UART |
| 时钟速率 | 16 MHz | 比较器数量 | Yes |
| 延迟时间 | 1 | 存储器容量 | 8 KB |
| I/O 数量 | 64 | 计数器/定时器 | 2 |
| 位数 | 12 | 额定电压 | 1.8 |
| 看门狗定时器 | 1 | 时钟频率 | :16MHz |
| 数据转换器 | A/D 8x12b, D/A 2x12b | 最大频率 | 16 MHz |
| DAC数量 | 2 | 振荡器类型 | Internal |
| 串行协议 | 2 | 供电电压 | 2.5|3.3 V |
| 通道数量 | 8 | 模拟输入/输出 | ADC12 - 8ch |
| 非易失性存储器 | 92 | 程序存储器大小 | 92 KB |
| 程序存储器类型 | Flash | ADC/DAC 数量 | 8 |
| 最小输入电压 | 3.6 | 最小供电电压 | 1.8 V |
| 平均正向功率 | 0.5 | 每元件位数 | 12 |
| 供电电压 (Vcc/Vdd) | 1.8 V ~ 3.6 V | ||
机械参数
| 宽度 | 10.2(Max) | 重量 | 0.012088 oz |
| 包装方式 | Tape & Reel (TR) | 引脚样式 | Gull-wing |
| 安装类型 | Surface Mount | 安装样式 | SMD/SMT |
| 引脚数 | :64 | 封装形式 | 64LQFP |
| 冷却的封装 | LQFP | 材料表面处理 | :MSL 3 - 168 hours |
| 总长度 | 10.2(Max) | 包装数量 | LQFP |
| 位数 | 64 | 外壳尺寸-插件 | 1.45(Max) |
| 核心数/总线宽度 | 16 Bit | ||
产品信息
| SPI | 4 | 系列 | 2 Series |
| 产品特性 | Watchdog Temp Sensor Brown Out Reset | 协议 | 2 |
| 软件 | SLAS541K | 引导加载程序 | UART |
| 倍率 | 16x16 | 片内RAM（通道数×位宽） | 8-chx12-bit |
| 外设 | Brown-out Detect/Reset, DMA, POR, PWM, WDT | 特殊I/O | N/A |
| 架构 | RISC | 连接性 | I²C, IrDA, LIN, SCI, SPI, UART/USART |
| 可编程性 | Yes | 图案编号 | Y |
| 定时器数量 | 2 | 控制器系列 | :MSP430F2xx |
| 功能框图 | fbd_slas541k.gif | 射频系列/标准 | MSP430 |
| 使用的IC/零件 | View | DigiKey可编程 | Yes |
| 印刷电路板数量 | 64 | ||
环境参数
| 测试温度 | -40 to 105 | 工作温度 | -40 to 105 °C |
| 结工作温度 | 105C | ||
文档与媒体
相关型号
TPS7A4001DGNT
texas instruments
LDO Regulator Pos 1.161V to 90V 0.05A 8-Pin HTSSOP EP T/R LDO Regulator Pos 1.161V to 90V 0.05A 8-Pin HVSSOP EP T/R IC REG LDO ADJ 50MA 8MSOP LDO Voltage Regulators 50mA,100Vin,Sgl Out put LDO Linear Reg LDO, ADJ, 50MA, 8MSOP 100V Input, 50mA, Single Output Low-Dropout Linear Regulator Logic IC MSOP-8 Power PAD, TPS7A4001, TPS7A4001DGNT, Texas Instruments Texas Instruments TPS7A40 系列 线性稳压器, 1.175 → 90 V ±2.5% 可调 /50mA, 1.83W, 8针 MSOP
OP07CDR
texas instruments
OP Amp Single GP ±18V 8-Pin SOIC T/R IC OPAMP GP 600KHZ 8SOIC Operational Amplifiers - Op Amps Low Offset Volt Prec OP Amp Single GP �18V 8-Pin SOIC T/R IC, OP-AMP, 600KHZ, 0.3V/ us, SOIC-8 Low-Offset Voltage Operational Amplifier Texas Instruments OP07CD 运算放大器, 600kHz, 8针 SOIC Precision Amplifiers Low Offset Volt Prec
MSP-FET430U64A
texas instruments
Target Board And USB Programmer Emulators / Simulators MSP430 64P Socket Target Board KIT MSP 430/PROGRAMMER 64PIN MSP-FET430U64A, Development Kit, 16 bit, MSP430 USB PROGRAMMER, W/ MSP430 TARGET BOARD, 64 PIN Texas Instruments 16 位 MCU 处理器和微控制器开发套件
MSP-GANG
texas instruments
MSP-GANG Development Software IN-SYSTEM GANG PROGRAMMER MSP GANG PRODUCTION PROGRAMMER TOOL IN-SYSTEM GANG PROGRAMMER GANG PROGRAMMER, FOR MSP430 , 内存编译器 量产编程器, 串行 RS-232，UART，USB接口, 使用于MSP430 闪存设备
MSP-FET430PIF
texas instruments
MSP430 Parallel Port Debugging Interface Sockets & Adapters MSP430 Para Port Debug Interf INTERFACE DEBUG FOR MSP430 FET MSP-FET430PIF, Development Kit, MSP430, CD with Software Emulators / Simulators MSP430 Para Port Debug Interf DEBUGGING INTERFACE, FOR MSP430 FET Texas Instruments 处理器和微控制器开发套件
MSP-TS430PM64
texas instruments
Target Socket Module This Is The PCB On Which Is Mounted A 64Pin Zif Socket Sockets & Adapters 64Pin Socket Target Brd TARGET BOARD ZIF 64SKT MSP430 MSP430, ZIF SOCKET, 64 PIN, JTAG, TARGET , 芯片编程适配器 64 引脚 ZIF 插座板

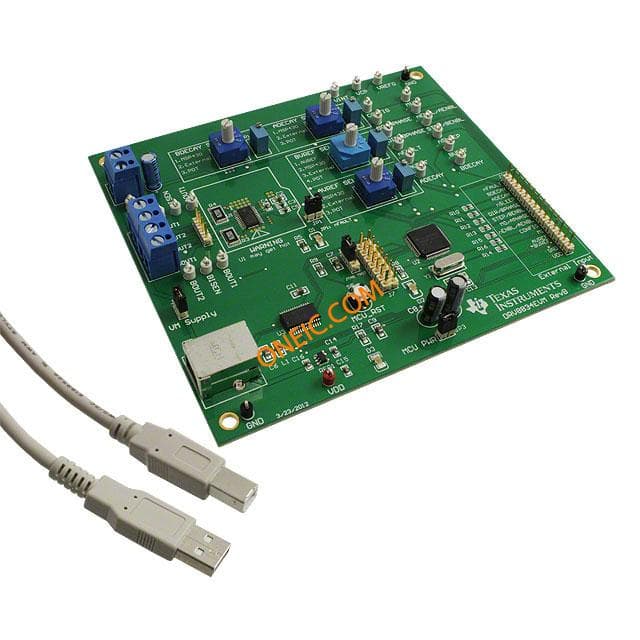

DRV8834EVM
