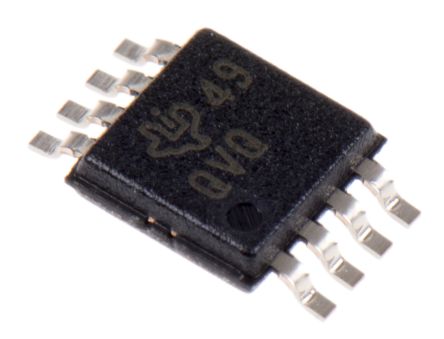

TPS7A4001DGNT
| 制造商 | Texas Instruments Incorporated |
| 描述 | LDO Regulator Pos 1.161V to 90V 0.05A 8-Pin HTSSOP EP T/R LDO Regulator Pos 1.161V to 90V 0.05A 8-Pin HVSSOP EP T/R IC REG LDO ADJ 50MA 8MSOP LDO Voltage Regulators 50mA,100Vin,Sgl Out put LDO Linear Reg LDO, ADJ, 50MA, 8MSOP 100V Input, 50mA, Single Output Low-Dropout Linear Regulator Logic IC MSOP-8 Power PAD, TPS7A4001, TPS7A4001DGNT, Texas Instruments Texas Instruments TPS7A40 系列 线性稳压器, 1.175 → 90 V ±2.5% 可调 /50mA, 1.83W, 8针 MSOP |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 其他名称 | 296-28330-2 | 产品类别 | LDO Voltage Regulators |
| 标准包装数量 | Tape & Reel | 工厂包装数量 | 250 |
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85423990 |
| 零件状态 | ACTIVE | 抗辐射加固 | No |
电气参数
| 电源抑制比 | 65 dB | 噪声 | 58 |
| 输出端 | 1 | 精度 | ±1 % |
| 输出类型 | Adjustable | 额定功率 | 1830 W |
| 稳压器类型 | Linear | 额定电压 | 7 V |
| 电源调整率 | 0.03(Typ) %Vo | 负载调整率 | 0.31(Typ) %Vo |
| 输出电流 | 0.05 A | 供电电压 | 0.29@20mA|0.78@50mA V |
| 输出数量 | 1 | 电压基准 | 1.185 V |
| 稳压器拓扑 | Positive Adjustable | 电容 @ Vr, F | Ceramic |
| 最大额定电流 | Catalog | 稳压器数量 | 1 |
| 最小输入电压 | 1.175 V ~ 90 V | 输出电压（最大） | :90V |
| 输出电压精度 | �1 % | 最大功耗 | 1830 mW |
| 静态电流 (Iq) | 0.02 | 直流输入电压（最小） | 7 V |
| 静态电流（最大） | 51mA | 电压负载调整率 | 1 % |
| 输出电压（最小/固定） | :1.175V | 最大持续工作电压（MCOV） | :100V |
机械参数
| 宽度 | 3.1(Max) | 重量 | 0.00027 |
| 包装方式 | Tape and Reel | 引脚样式 | Gull-wing |
| 安装类型 | Surface Mount | 安装样式 | SMD/SMT |
| 引脚数 | :8 | 封装形式 | 8HTSSOP EP |
| 冷却的封装 | HTSSOP EP | 材料表面处理 | :MSL 2 - 1 year |
| 总长度 | 3.1(Max) | 包装数量 | HVSSOP EP |
| 位数 | 8 | 外壳尺寸-插件 | 0.95(Max) |
| 供应商器件封装 | 8-MSOP-PowerPad | ||
产品信息
| 类型 | LDO | 系列 | TPS7A4001 |
| 产品特性 | Current Limit|Thermal Shutdown Pr... | 极性 | Positive |
| 软件 | SBVS162B | 拓扑 | LDO |
| 基本单元 | :4001 | 图案编号 | Y |
| 输出及类型 | Adjustable Output | 功能框图 | fbd_sbvs162b.gif |
| 使用的IC/零件 | View | 印刷电路板数量 | 8 |
环境参数
| 测试温度 | -40 to 125 | 工作温度 | -40 to 125 °C |
