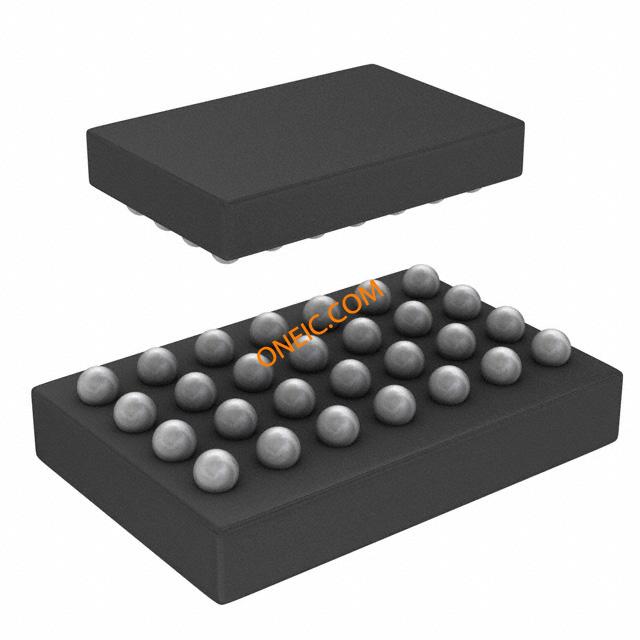

LM3102TL-1/NOPB
| 制造商 | Texas Instruments Incorporated |
| 描述 | Conv DC-DC Single Step Down 4.5V to 42V 28-Pin uSMD T/R IC REG BUCK SYNC ADJ 2.5A 28USMD Voltage Regulators - Switching Regulators SIMPLE SWITCHER® Synchronous 1MHz 2.5A Step-Down Voltage Regulator Switching Voltage Regulators SIMPLE SWITCHER Sync 1MHz 2.5A SD Vtg Reg |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 商标名 | Simple Switcher | 其他名称 | LM3102TL-1/NOPBDKR |
| 标准包装数量 | Tape & Reel | 工厂包装数量 | 250 |
| 标准封装名称 | BGA | ||
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
| 零件状态 | ACTIVE | ||
电气参数
| PWM类型 | Current Mode | 占空比 | 94 |
| 效率 | 92 % | 输出类型 | Adjustable |
| 额定电压 | 0.8 to 7 V | 开通延迟时间 | Adjustable |
| 输出电流 | 2.5 A | 供电电流 | 1 mA |
| 供电电压 | 4.5 to 42 V | 输出数量 | 1 |
| 开关电流 | 2.7 | 开关稳压器 | Yes |
| 最大额定电流 | Catalog | 释放电压 | Adjustable |
| 开关频率 | 1000(Max) kHz | 同步整流 | Yes |
| 最小输入电压 | 0.8 V ~ 7 V | 静态电流 (Iq) | 1 |
| 电压负载调整率 | Not Needed | 精度 - 电压表；电流表 | 1.5 |
机械参数
| 宽度 | 2.45 | 包装方式 | Tape and Reel |
| 安装类型 | Surface Mount | 安装样式 | SMD/SMT |
| 封装形式 | 28uSMD | 总长度 | 3.64 |
| 包装数量 | uSMD | 位数 | 28 |
| 外壳尺寸-插件 | 2.51(Max) | 供应商器件封装 | 28-uSMD |
产品信息
| 类型 | Step Down | 系列 | LM3102 |
| 产品特性 | Enable Tracking Synchronous Rectification | 软件 | SNVS515H |
| 拓扑 | Buck | 应用领域 | Industrial |
| 制造商全称 | SIMPLE SWITCHER | 控制方式 | COT with emulated ripple |
| 开发套件 | LM3102EVAL/NOPB | 功能框图 | fbd_snvs515h.gif |
| 使用的IC/零件 | View | 印刷电路板数量 | 28 |
环境参数
| 工作温度 | -40 to 125 °C | ||
