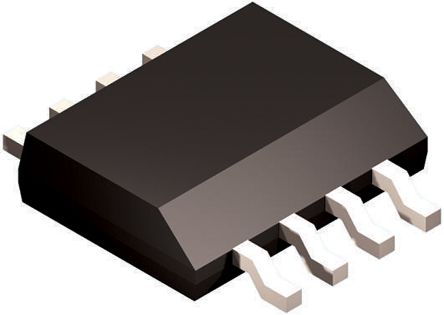

LM22675MRE-5.0/NOPB
| 制造商 | Texas Instruments Incorporated |
| 描述 | Conv DC-DC Single Inv/Step Down 4.5V to 42V 8-Pin PSOP EP T/R Conv DC-DC Single Inv/Step Down 4.5V to 42V 8-Pin HSOP EP T/R IC REG BUCK 5V 1A 8SOPWRPAD LM22675MRE-5.0/NOPB, DC-DC Converter, 5V Step Down, 0.5MHz, 8-Pin PSOP Voltage Regulators - Switching Regulators 1A STEP-DOWN VLTG REG IC, SW REG 1A SIMPLE SWITCHER®, Step-Down Voltage Regulator with Precision Enable Texas Instruments 直流-直流转换器, 降压, 1A, 4.5 → 42 V输入, 0.5 MHz, 8针 PSOP封装 Switching Voltage Regulators 1A STEP-DOWN VLTG REG |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 标准包装数量 | Tape & Reel | 工厂包装数量 | 250 |
| 标准封装名称 | HSOP | ||
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (16-Dec-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85423990 |
| 零件状态 | ACTIVE | 抗辐射加固 | No |
电气参数
| 输出端 | 1 | PWM类型 | Voltage Mode |
| 频率 | :500kHz | 占空比 | 90 |
| 效率 | 90(Min) % | 输出类型 | Fixed |
| 转换器类型 | Step Down | 稳压器类型 | :Step Down (Buck) |
| 额定电压 | 5 V | 开通延迟时间 | Fixed |
| 负载调整率 | 90 % | 输出电流 | 1 A |
| 供电电压 | 4.5 to 42 V | 输出数量 | 1 |
| 稳压器拓扑 | Inverting/Step Down | 开关电流 | 1.5 |
| 开关稳压器 | Yes | 最大额定电流 | Catalog |
| 释放电压 | Fixed | 开关频率 | 500(Typ) kHz |
| 同步整流 | No | 最小输入电压 | 5V |
| 输出电压（最大） | 5 V | 静态电流 (Iq) | 3.4 |
| 直流输入电压（最小） | 4.5 V | 电压负载调整率 | Internal |
| 精度 - 电压表；电流表 | 1.5 | 最大持续工作电压（MCOV） | :42V |
机械参数
| 宽度 | 3.9mm | 高度 | 1.47mm |
| 长度 | 4.9mm | 重量 | 0.0003 |
| 包装方式 | Tape and Reel | 引脚样式 | Gull-wing |
| 端接方式 | :SMD | 安装类型 | Surface Mount |
| 安装样式 | SMD/SMT | 引脚数 | :8 |
| 封装形式 | 8PSOP EP | 冷却的封装 | PSOP |
| 材料表面处理 | :MSL 3 - 168 hours | 总长度 | 5(Max) |
| 包装数量 | HSOP EP | 尺寸/外形 | 4.9 x 3.9 x 1.47mm |
| 位数 | 8 | 外壳尺寸-插件 | 1.55(Max) |
| 供应商器件封装 | 8-SO PowerPad | ||
产品信息
| 类型 | Inverting|Step Down | 系列 | LM22675 |
| 产品特性 | Enable | 软件 | SNVS591L |
| 拓扑 | Buck | 基本单元 | :22675 |
| 应用领域 | Industrial | 制造商全称 | SIMPLE SWITCHER |
| 控制方式 | Voltage Mode | 功能框图 | fbd_snvs591l.gif |
| 使用的IC/零件 | View | 印刷电路板数量 | 8 |
环境参数
| 测试温度 | -40 to 125 | 工作温度 | -40 to 125 °C |
