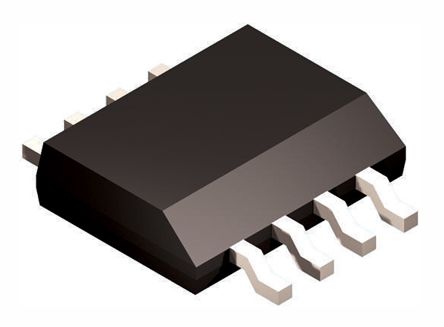

LM22673MRE-ADJ/NOPB
| 制造商 | Texas Instruments Incorporated |
| 描述 | Conv DC-DC Single Inv/Step Down 4.5V to 42V 8-Pin PSOP EP T/R IC REG BUCK ADJ 3A 8SOPWRPAD LM22673MRE-ADJ/NOPB, Switching Regulator,, Buck Controller 3A, Adjustable, 1.285V min., 500kHz, 8-Pin PSOP EP Voltage Regulators - Switching Regulators 3A SIMPLE SWITCHER, STEP-DOWN VLTG REG 3A SIMPLE SWITCHER®, Step-Down Voltage Reg. with Adjustable Soft-Start and Current Limit Texas Instruments 降压 ，反相 开关稳压器, 3A, 可调输出, 最低 1.285 V, 500 kHz, 8针 PSOP封装 Switching Voltage Regulators 3A SIMPLE SWITCHER STEP-DOWN VLTG REG |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 商标名 | Simple Switcher | 标准包装数量 | Tape & Reel |
| 工厂包装数量 | 250 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | 零件状态 | ACTIVE |
电气参数
| 输出端 | 1 | PWM类型 | Voltage Mode |
| 占空比 | 90 | 效率 | 90(Min) % |
| 输出类型 | Adjustable | 稳压器类型 | Buck Controller, Inverting |
| 额定电压 | 1.285(Min) V | 开通延迟时间 | Adjustable |
| 负载调整率 | 90 % | 输出电流 | 3 A |
| 供电电流 | 3.4 mA | 供电电压 | 4.5 to 42 V |
| 输出数量 | 1 | 开关电流 | 4.2 |
| 开关稳压器 | Yes | 最大额定电流 | Catalog |
| 释放电压 | Fixed | 开关频率 | 500(Typ) kHz |
| 同步整流 | No | 最小输入电压 | 1.285 V ~ 37 V |
| 静态电流 (Iq) | 3.4 | 电压负载调整率 | Internal |
| 输出电压（最小/固定） | 1.258 V | 精度 - 电压表；电流表 | 1.5 |
机械参数
| 宽度 | 3.94mm | 高度 | 1.47mm |
| 长度 | 4.93mm | 包装方式 | Tape & Reel (TR) |
| 安装类型 | Surface Mount | 安装样式 | SMD/SMT |
| 引脚数 | 8 | 封装形式 | 8PSOP EP |
| 冷却的封装 | PSOP EP | 包装数量 | 250 |
| 尺寸/外形 | 4.93 x 3.94 x 1.47mm | 位数 | 8 |
| 供应商器件封装 | 8-SO PowerPad | ||
产品信息
| 类型 | Inverting|Step Down | 系列 | LM22673 |
| 产品特性 | Enable | 软件 | SNVS586O |
| 拓扑 | Buck | 应用领域 | Industrial |
| 制造商全称 | SIMPLE SWITCHER | 控制方式 | Voltage Mode |
| 开发套件 | LM22673EVAL/NOPB | 功能框图 | fbd_snvs586o.gif |
| 使用的IC/零件 | View | 照明功能 | 降压控制器，反相 |
环境参数
| 测试温度 | -40 to 125 | 工作温度 | -40 to 125 °C |
