LM22670MRX-5.0/NOPB
| 制造商 | Texas Instruments Incorporated |
| 描述 | Conv DC-DC Single Step Down 4.5V to 42V 8-Pin PSOP EP T/R IC REG BUCK 5V 3A 8SOPWRPAD Voltage Regulators - Switching Regulators 3A SIMPLE SWITCHER, Step-Down Voltage Regulator with Synchronization or Adjustable Switching Freq Switching Voltage Regulators 3A SIMPLE SWITCHER STEP-DOWN VLTG REG |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 商标名 | SIMPLE SWITCHER | 其他名称 | 296-37361-1 |
| 标准包装数量 | Tape & Reel | 工厂包装数量 | 2500 |
合规参数
| RoHS | Lead free / RoHS Compliant | 零件状态 | ACTIVE |
电气参数
| 输出端 | 1 | PWM类型 | Voltage Mode |
| 占空比 | 90 | 效率 | 90(Min) % |
| 输出类型 | Fixed | 额定电压 | 5 V |
| 开通延迟时间 | Fixed | 负载调整率 | 90 % |
| 输出电流 | 3 A | 供电电流 | 3.4 mA |
| 供电电压 | 4.5 to 42 V | 输出数量 | 1 |
| 开关电流 | 4.2 | 最大额定电流 | Catalog |
| 释放电压 | Fixed | 开关频率 | 500(Typ) kHz |
| 同步整流 | No | 最小输入电压 | 5V |
| 静态电流 (Iq) | 3.4 | 电压负载调整率 | Internal |
| 精度 - 电压表；电流表 | 1.5 | ||
机械参数
| 包装方式 | Tape & Reel (TR) | 安装类型 | Surface Mount |
| 安装样式 | SMD/SMT | 封装形式 | 8PSOP EP |
| 包装数量 | 2500 | 供应商器件封装 | 8-SO PowerPad |
产品信息
| 类型 | Step Down | 系列 | LM22670 |
| 产品特性 | Enable | 软件 | SNVS584P |
| 拓扑 | Buck | 应用领域 | Industrial |
| 制造商全称 | SIMPLE SWITCHER | 控制方式 | Voltage Mode |
| 功能框图 | fbd_snvs584p.gif | 使用的IC/零件 | View |
环境参数
| 测试温度 | -40 to 125 | 工作温度 | -40 to 125 °C |
文档与媒体
相关型号
551600236-001/NOPB
Texas Instruments
Power Management IC Development Tools LM2267X BUILD IT BOARD WEBENCH BUILD IT LM2267X 8-PSOP
详情

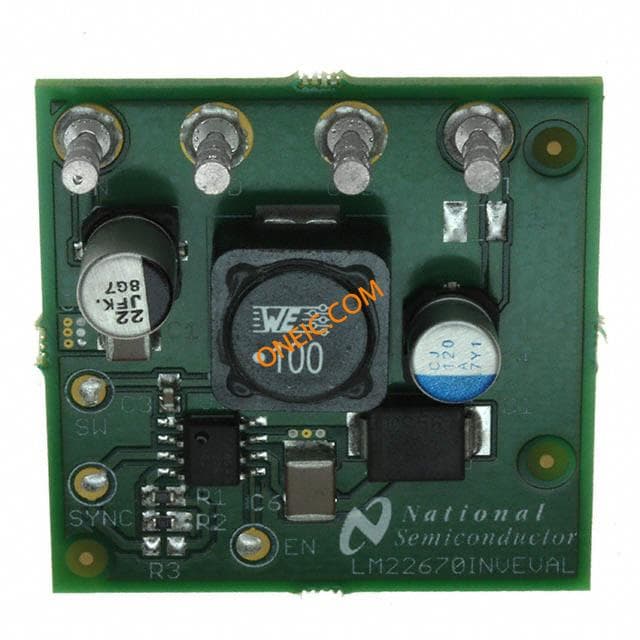

LM22670INVEVAL
texas instruments
Evaluation Kit For 3A Simple Switcher Step-Down Voltage Regulator With Synchronization Or Adjustable Switching Frequency BOARD EVALUATION FOR LM22670INV
¥260.3720
详情
LM22670EVAL
texas instruments
Evaluation Kit For 3A Simple Switcher Step-Down Voltage Regulator With Synchronization Or Adjustable Switching Frequency Power Management IC Development Tools LM22670 EVAL BOARD BOARD EVALUATION FOR LM22670 STEP-DOWN SWITCHING REGULATOR EVAL. BOARD
¥140.6240
详情
