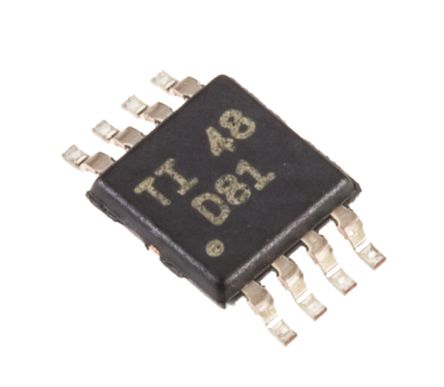

DAC8551IDGKT
| 制造商 | Texas Instruments Incorporated |
| 描述 | DAC 1-CH Resistor-String 16-bit 8-Pin VSSOP T/R Digital to Analog Converters - DAC 16-Bit UltrLo Glitch Vltg Output IC DAC 16BIT SNGL W/SPI 8VSSOP IC, DAC, 16BIT, 200KSPS, MSOP-8 DAC, 16BIT, 5.5VIN, 30MHZ, 3WIRE, 8MSOP IC, DAC, 16BIT, MSOP-8, FULL REEL 16-Bit, Ultralow Glitch, Voltage Output, Digital to Analog Converter D/A converter IC 16 Bit VSSOP-8, DAC8551, DAC8551IDGKT, Texas Instruments Texas Instruments , 16 位 DAC, 200ksps, Serial (SPI/QSPI/Microwire)接口, 8针 MSOP封装 |
| 分类 |
商业参数
| 其他名称 | 296-18290-2 | 产品类别 | Digital to Analog Converters - DAC |
| 标准包装数量 | Tape & Reel, Cut Tape | 工厂包装数量 | 250 |
合规参数
| RoHS | RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 海关税号 | 85423190 | 零件状态 | ACTIVE |
| 抗辐射加固 | No | ||
电气参数
| 接口 | Serial (3-Wire, SPI, QSPI, Microwire) | 线性度 | :3LSB |
| 信噪比 | 95(Typ) dB | 满量程 | ±0.5 %FSR |
| 输入类型 | :Serial | 分辨率 | 16 Bit |
| 输出类型 | Voltage | 输出范围 | 0 |
| INL/DNL（LSB） | ±8 LSB | 输入功率 | Single |
| 建立时间 | 12(Typ) us | 数据接口 | Serial, SPI™ |
| 位数 | 16 | 基准类型 | Ext |
| 数据速率（最大） | 200 Ksps | DAC数量 | 1 |
| 输出电流 | :160µA | 供电电压 | 5.5 V |
| 失真额定值（如THD） | +/- 8 LSB | 输出数量 | 1 |
| 分辨率（位） | :16bit | 电压基准 | External |
| 通道数量 | 1 | 采样频率 | :200kSPS |
| 最大额定电流 | Catalog | 供电电源 | Single Supply |
| 增益带宽积 | 0.2 | 平均正向功率 | 1 |
| 输出数量与类型 | 1 Voltage, Unipolar; 1 Voltage, Bipolar | 采样率（每秒） | 200k |
| 电源电压范围（典型） | Not Required V | ||
机械参数
| 重量 | 0.000670 oz | 包装方式 | Reel |
| 安装类型 | Surface Mount | 安装样式 | SMD/SMT |
| 引脚数 | :8 | 封装形式 | 8VSSOP |
| 冷却的封装 | VSSOP | 材料表面处理 | :MSL 1 - Unlimited |
| 包装数量 | 250 | SMALL T&R | 位数 | 8 |
| 供应商器件封装 | 8-VSSOP | ||
产品信息
| 系列 | DAC8551 | 软件 | SLAS429B |
| 架构 | Resistor-String | 功能框图 | fbd_slas429b.gif |
| 使用的IC/零件 | View | A/D转换器数量 | 1 |
环境参数
| 测试温度 | -40 to 105 | 工作温度 | -40 to 105 °C |
| 结工作温度 | 105C | ||
