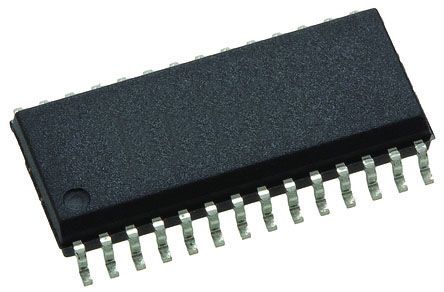

DAC7724U
| 制造商 | Texas Instruments Incorporated |
| 描述 | DAC 4-CH R-2R 12-bit 28-Pin SOIC Tube Digital to Analog Converters - DAC 12-Bit Quad Voltage Output IC 12-BIT QUAD D/A 28-SO 12-Bit Quad Voltage Output Digital-to-Analog Converter Texas Instruments 四 12 位 DAC, 100ksps, 并行接口, 28针 SOIC封装 |
| 分类 |
商业参数
| 产品 | Digital to Analog Converters | 产品类别 | Digital to Analog Converters - DAC |
| 标准包装数量 | Rail / Tube | 工厂包装数量 | 20 |
| 标准封装名称 | SOIC | ||
合规参数
| RoHS | RoHS Compliant | 欧盟RoHS | Compliant |
| 零件状态 | ACTIVE | 抗辐射加固 | No |
电气参数
| 数据速率 | 100ksps | 接口 | Parallel |
| 分辨率 | 12 Bit | 输出类型 | Voltage |
| 输出范围 | -10 | INL/DNL（LSB） | ±2 LSB |
| 输入功率 | Single/Dual | 建立时间 | 10 us |
| 转换器类型 | General Purpose | 数据接口 | Parallel |
| 位数 | 12 | 基准类型 | Ext |
| 数据速率（最大） | 100 Ksps | DAC数量 | 4 |
| 供电电压 | 15.75 V | 数字I/O线数 | 并行 |
| 失真额定值（如THD） | +/- 2 LSB | 输出数量 | 4 |
| 供电类型 | Single|Dual | 电压基准 | External |
| 通道数量 | 4 | 采样频率 | 100 kS/s |
| 最大额定电流 | Catalog | 供电电源 | Analog and Digital, Dual ± |
| 增益带宽积 | 0.05 | 平均正向功率 | 45 |
| 输出数量与类型 | 4 Voltage, Unipolar; 4 Voltage, Bipolar | 采样率（每秒） | 100k |
| 电源电压范围（典型） | �15 V | 精度 - 电压表；电流表 | ±2LSB |
| 双电源电压（V+/-） | ±15V | ||
机械参数
| 宽度 | 7.52mm | 高度 | 2.35mm |
| 长度 | 18mm | 重量 | 0.025778 oz |
| 包装方式 | Tube | 引脚样式 | Gull-wing |
| 安装类型 | Surface Mount | 安装样式 | SMD/SMT |
| 引脚数 | 28 | 封装形式 | 28SOIC |
| 冷却的封装 | SOIC | 总长度 | 18.1(Max) |
| 包装数量 | SOIC | 尺寸/外形 | 18 x 7.52 x 2.35mm |
| 位数 | 28 | 外壳尺寸-插件 | 2.35(Max) |
| 供应商器件封装 | 28-SOIC | 外壳尺寸-插入件（转换至） | R-2R，电阻串 |
产品信息
| 系列 | DAC7724 | 功能 | Y |
| 软件 | SBAS112 | 架构 | R-2R |
| 制造商全称 | Texas Instruments | 功能框图 | fbd_sbas112.gif |
| 使用的IC/零件 | View | 其他规格 | 10µs |
| 印刷电路板数量 | 28 | A/D转换器数量 | 4 |
环境参数
| 测试温度 | -40 to 85 | 工作温度 | -40 to 85 °C |
| 结工作温度 | 85C | ||
