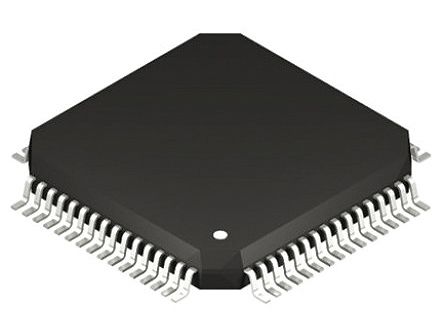

点击放大查看

ADS1294IPAG

制造商	Texas Instruments Incorporated
描述	AFE General Purpose 4ADC 24-Bit 1.8V/3V 64-Pin TQFP Tray Analog to Digital Converters - ADC 4Ch24B ADC IC AFE 24BIT 32KSPS 4CH 64TQFP ADS1294IPAG, Analogue Front End IC, 4-channel 24bit-, 32ksps Serial-SPI, 64-Pin TQFP ADC 24-Bit 4-Ch with ECG Front End IC, ADC, 4CH, 24BIT, 32KSPS, SERIAL, 64-TQFP IC, AFE, 24BIT, 32KSPS, 4CH, 64TQFP 4-Channel, 24-Bit Analog-To-Digital Converter With Integrated ECG Front End 4通道 24 位 32ksps 模拟前端 IC, 串行 - SPI接口, 64针 TQFP封装
分类	集成电路数据转换器通用数据转换器

对参数有疑问？问 AI 助手

商业参数

其他名称	296-27932	产品类别	Analog to Digital Converters - ADC
标准包装数量	Trays	工厂包装数量	160
标准封装名称	QFP

合规参数

RoHS	RoHS Compliant	SVHC	:No SVHC (16-Dec-2013)
欧盟RoHS	Compliant	海关税号	85411000
零件状态	ACTIVE	抗辐射加固	No

电气参数

接口	Serial (SPI)	输入类型	Differential
分辨率	24 Bit	INL/DNL（LSB）	:1LSB
数据接口	:Serial, SPI	位数	24
基准类型	Int Ext	额定电压	1.8\|3 V
数据速率（最大）	32 KSPS	输出电流	2.75 mA
输入数量	4	供电电压	1.65 V to 3.6 V, 2.7 V to 5.25 V
供电类型	Analog\|Digital	分辨率（位）	:24bit
电压基准	4 V	通道数量	4
采样频率	32 ksps	模拟输入/输出	General Purpose
最大额定电流	Catalog	ADC/DAC 数量	1
最小供电电压	3.6 (Digital) V, 5.25 (Analogue) V	平均正向功率	3
最大功耗	6 mW	模拟供电电压	2.7 V ~ 5.25 V
数字供电电压	1.65 V ~ 3.6 V	内部供电电压	:2.7V to 5.25V
采样率（每秒）	32 KSPS	信噪比，ADC/DAC（dB）典型值	97 dB
共模瞬态抗扰度（最小）	Industrial

机械参数

宽度	10.20mm	高度	1.05mm
长度	10.20mm	重量	0
包装方式	Tray	引脚样式	Gull-wing
安装类型	Surface Mount	安装样式	SMD/SMT
引脚数	:64	封装形式	64TQFP
冷却的封装	TQFP	材料表面处理	:MSL 3 - 168 hours
总长度	10.2(Max)	包装数量	TQFP
尺寸/外形	10.2 x 10.2 x 1.05mm	位数	64
外壳尺寸-插件	1.05(Max)	供应商器件封装	64-TQFP (10x10)

产品信息

类型	General Purpose	系列	ADS1294
已删除	Compliant	软件	SBAS459J
基本单元	:1294	架构	Sigma-Delta
功能框图	fbd_sbas459j.gif	使用的IC/零件	View
应用细节	ECG, EEG, EMG	印刷电路板数量	64
A/D转换器数量	4

环境参数

测试温度

-40 to 85

工作温度

+ 85 C

文档与媒体

PDF 文档

Copper Bond Wire Revision A 04/Dec/2013

PDF 文档

ADS1294,296,298(R)

PDF 文档

ads1296.pdf
