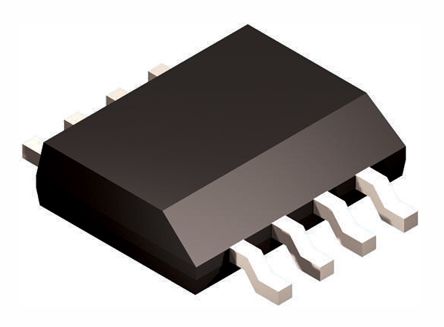

LM22673MRE-5.0/NOPB
| 制造商 | Texas Instruments Incorporated |
| 描述 | . LM22673MRE-5.0/NOPB - Buck Switching Regulator IC Positive Fixed 5V 1 Output 3A 8-PowerSOIC (0.154", 3.90mm Width) from Texas Instruments. from now! |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 商标名 | Simple Switcher | 标准包装数量 | Tape & Reel |
| 工厂包装数量 | 250 | 标准封装名称 | HSOP |
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
| 零件状态 | ACTIVE | ||
电气参数
| 输出端 | 1 | PWM类型 | Voltage Mode |
| 占空比 | 90 | 效率 | 90(Min) % |
| 输出类型 | Fixed | 转换器类型 | Step Down |
| 稳压器类型 | 是 | 额定电压 | 5 V |
| 开通延迟时间 | Adjustable | 负载调整率 | 90 % |
| 输出电流 | 3 A | 供电电流 | 3.4 mA |
| 供电电压 | 4.5 to 42 V | 输出数量 | 1 |
| 开关电流 | 4.2 | 开关稳压器 | Yes |
| 最大额定电流 | Catalog | 释放电压 | Fixed |
| 开关频率 | 500(Typ) kHz | 同步整流 | No |
| 最小输入电压 | 5V | 输出电压（最大） | 5 V |
| 静态电流 (Iq) | 3.4 | 电压负载调整率 | Internal |
| 精度 - 电压表；电流表 | 1.5 | ||
机械参数
| 宽度 | 3.9mm | 高度 | 1.47mm |
| 长度 | 4.9mm | 包装方式 | Tape and Reel |
| 引脚样式 | Gull-wing | 安装类型 | Surface Mount |
| 安装样式 | SMD/SMT | 引脚数 | 8 |
| 封装形式 | 8PSOP EP | 冷却的封装 | PSOP |
| 总长度 | 5(Max) | 包装数量 | HSOP EP |
| 尺寸/外形 | 4.9 x 3.9 x 1.47mm | 位数 | 8 |
| 外壳尺寸-插件 | 1.55(Max) | 供应商器件封装 | 8-SO PowerPad |
产品信息
| 类型 | Inverting|Step Down | 系列 | LM22673 |
| 产品特性 | Enable | 软件 | SNVS586O |
| 拓扑 | Buck | 应用领域 | Industrial |
| 制造商全称 | SIMPLE SWITCHER | 控制方式 | Voltage Mode |
| 开发套件 | LM22673EVAL/NOPB | 功能框图 | fbd_snvs586o.gif |
| 使用的IC/零件 | View | 印刷电路板数量 | 8 |
环境参数
| 测试温度 | -40 to 125 | 工作温度 | -40 to 125 °C |
文档与媒体
PDF 文档
PDF 文档
PDF 文档
在线文档
