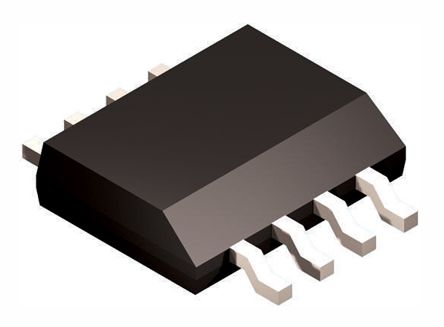

LM22671MR-5.0/NOPB
| 制造商 | Texas Instruments Incorporated |
| 描述 | . LM22671MR-5.0/NOPB - Buck Switching Regulator IC Positive Fixed 5V 1 Output 500mA 8-PowerSOIC (0.154", 3.90mm Width) from Texas Instruments. from now! |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 商标名 | SIMPLE SWITCHER | 标准包装数量 | Rail / Tube |
| 工厂包装数量 | 95 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | 零件状态 | ACTIVE |
| 抗辐射加固 | No | ||
电气参数
| 输出端 | 1 | PWM类型 | Voltage Mode |
| 占空比 | 90 | 效率 | 90(Min) % |
| 输出类型 | Fixed | 转换器类型 | Step Down |
| 稳压器类型 | 是 | 额定电压 | 5 V |
| 开通延迟时间 | Adjustable | 负载调整率 | 90 % |
| 输出电流 | 0.5 A | 供电电流 | 3.4 mA |
| 供电电压 | 4.5 to 42 V | 输出数量 | 1 |
| 稳压器拓扑 | Inverting/Step Down | 开关电流 | 0.7 |
| 开关稳压器 | Yes | 最大额定电流 | Catalog |
| 释放电压 | Fixed | 开关频率 | 500(Typ)|200 to 1000p)| kHz |
| 同步整流 | No | 最小输入电压 | 5V |
| 输出电压（最大） | 5 V | 静态电流 (Iq) | 3.4 |
| 直流输入电压（最小） | 4.5 V | 电压负载调整率 | Internal |
| 精度 - 电压表；电流表 | 1.5 | ||
机械参数
| 宽度 | 3.9mm | 高度 | 1.47mm |
| 长度 | 4.9mm | 包装方式 | Tube |
| 安装类型 | Surface Mount | 安装样式 | SMD/SMT |
| 引脚数 | 8 | 封装形式 | 8PSOP EP |
| 冷却的封装 | PSOP | 包装数量 | 95 | TUBE |
| 尺寸/外形 | 4.9 x 3.9 x 1.47mm | 位数 | 8 |
| 供应商器件封装 | 8-SO PowerPad | ||
产品信息
| 类型 | Step Down | 系列 | LM22671 |
| 产品特性 | Enable | 软件 | SNVS589N |
| 拓扑 | Buck | 应用领域 | Industrial |
| 制造商全称 | SIMPLE SWITCHER | 控制方式 | Voltage Mode |
| 图案编号 | Y | 开发套件 | LM22671EVAL/NOPB |
| 功能框图 | fbd_snvs589n.gif | 使用的IC/零件 | View |
环境参数
| 测试温度 | -40 to 125 | 工作温度 | -40 to 125 °C |
