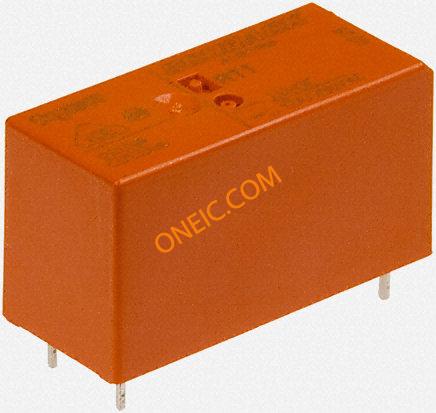

RT134730
| 制造商 | TE Connectivity Ltd. |
| 描述 | RELAY GEN PURPOSE SPST 12A 230V SPST-NO PCB relay, 3.5mm pin, 12A 230Vac SPST-NORELAY,12A230VAC TE Connectivity 单极常开 PCB（印刷电路板）安装 非闭锁继电器, 230V RT134730 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 其他名称 | 3-1393239-5 | 标准包装数量 | 500 |
合规参数
| RoHS | Compliant | ||
电气参数
| 线圈类型 | Non Latching | 线圈功率 | 0.74 VA |
| 最大功率 | .74 | 释放时间 | 6ms |
| 核心电压 | 4000 | 额定电压 | 250 |
| 线圈电阻 | 32.5 kOhms | 浪涌电流 | 12 |
| 供电电压 | 230VAC | 开关电压 | 400VAC - Max |
| 峰值脉冲功率 | 3 kVA | Vgs(th)（最大）@ Id | 34.5 VAC |
| 连接器阻抗 | 1 Form A (NO) | 跳闸电流 | 25 |
| 最大额定电流 | 12 | 输出1频率 | 单稳态、交流 |
| 输出浪涌功率 | 3 kVA | 额定电流（安培） | 10 – 20, 16 |
| 绝缘电阻 | 10 mm [ .394 in ] | 集电极-发射极饱和电压（最大）@ Vge, Ic | 172.5 VAC |
| 触点额定电流 | 12A | 放电电流（最大）（8/20µs） | 12 |
| 阳极-阴极电压（Vak）（最大） | 400 | ||
机械参数
| 深度 | 12.7mm | 宽度 | 12.7 mm [ .5 in ] |
| 高度 | 15.7mm | 长度 | 29mm |
| 重量 | 14 g [ .494 oz ] | 包装方式 | Tube |
| 绝缘类型 | 继电器基极 PTI250 的跟踪指数 | 触点形式 | SPST-NO (1 Form A) |
| 高度（最大） | 15 – 16 | 安装类型 | Through Hole |
| 端子类型 | Through Hole | 触头材料 | Silver Nickel (AgNi) |
| 尺寸/外形 | 29 x 12.7 x 15.7mm | 绝缘高度 | 8 |
| 端接样式 | PC Pin | 触点数 | 1 |
| 初级绕组 | UL 线圈绝缘类 F | 绝缘直径 | 10 mm [ .394 in ] |
| 宽度/横截面 | 12 – 16 | 典型触点布局 | SPST-NO |
| 第一连接器安装类型 | 印刷电路板, 插座 | ||
产品信息
| 产品特性 | Insulation - Class F, Sealed - Flux Protection | 功能 | Y |
| 继电器类型 | General Purpose | 应用领域 | 电源 |
| 应用细节 | Power | ||
环境参数
| 动作时间 | 8ms | 防护等级 | RTII |
| 工作温度 | -40°C ~ 70°C | 最高温度限值 | +70°C |
| 初始介电强度 | 1000 | ||
