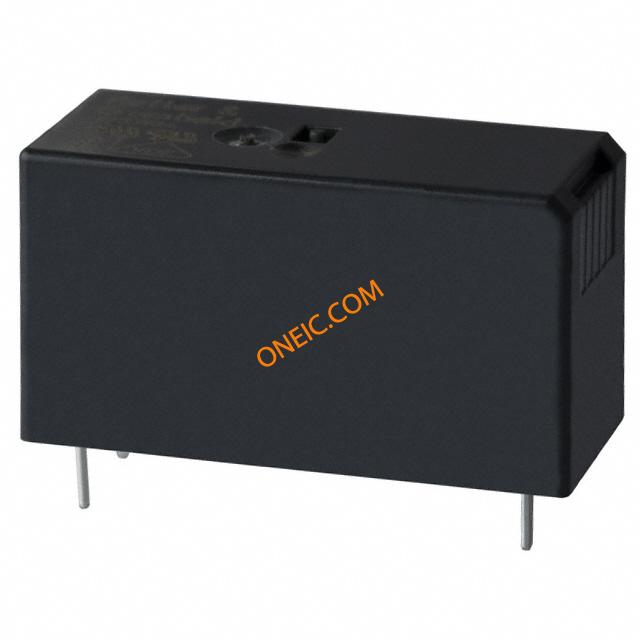

RTB34024F

制造商	TE Connectivity Ltd.
描述	General Purpose Relays SPST-NO 12A 24VDC RELAY GEN PURPOSE SPST 12A 24V Electromechanical Relay SPST-NO 12A 24VDC 1.44KOhm Through Hole Electromechanical Relay SPST-NO 12A 24VDC 1.44KOhm Through Hole Product Highlights:RT1 SeriesContact Arrangement = 1 Form A, SPST-NO, 1 N/OContact Current Rating = 12 Amps.Monostable Coil Magnetic SystemWithout Coil Suppression Diode RTB34024F
分类	工业电源组件和继电器功率继电器，2安培以上专用继电器

对参数有疑问？问 AI 助手

商业参数

零件号别名	9-1419082-4	产品类别	General Purpose Relays
标准包装数量	20	工厂包装数量	500

合规参数

RoHS

RoHS Compliant

电气参数

线圈类型	Monostable	线圈功率	400 mW
线圈电流	16.7 mA	释放时间	6ms
输入功率	400	核心电压	4000
额定电压	250	线圈电阻	1440 Ohms
浪涌电流	12	供电电压	24 V
开关电压	277VAC, 30VDC - Max	Vgs(th)（最大）@ Id	2.4 VDC
连接器阻抗	1 Form A (NO)	跳闸电流	25
最大额定电流	12	输出1频率	单稳态、直流
额定电流（安培）	10 – 20, 16	绝缘电阻	10 mm [ .394 in ]
平均正向功率	400 mW	集电极-发射极饱和电压（最大）@ Vge, Ic	16.8 VDC
触点额定电流	12A	放电电流（最大）（8/20µs）	12
阳极-阴极电压（Vak）（最大）	400

机械参数

宽度	12.7 mm	高度	15.7 mm
长度	29 mm	重量	14 g [ .494 oz ]
包装方式	Tube	绝缘类型	继电器基极 PTI250 的跟踪指数

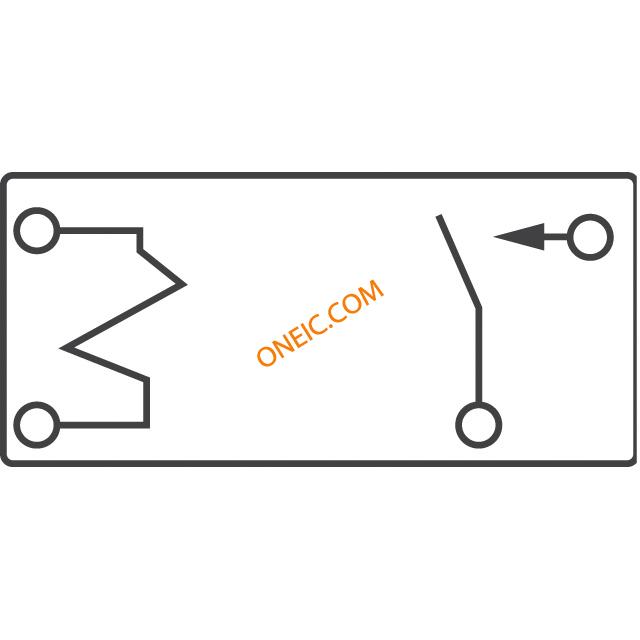

触点形式	1 Form A (SPST-NO)	高度（最大）	15 – 16

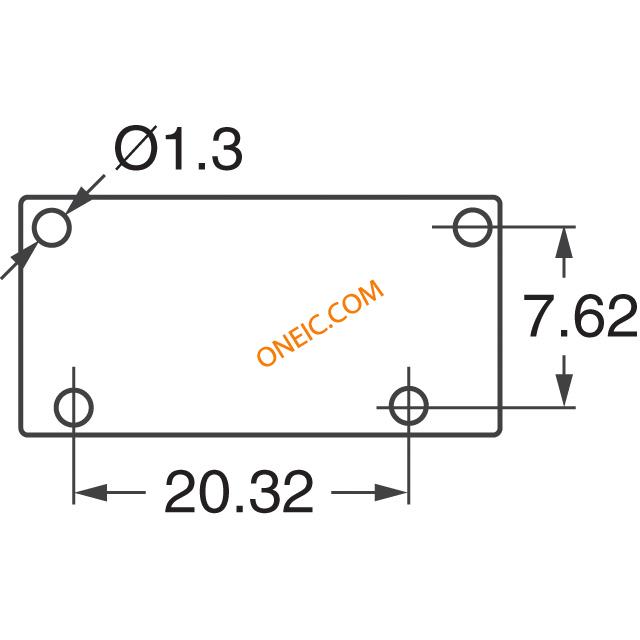

安装类型	Through Hole	安装样式	PCB
触头材料	Silver Nickel	绝缘高度	8
端接样式	PC Pin	触点数	1
初级绕组	UL 线圈绝缘类 F	接触件端接	PCB
绝缘直径	10 mm [ .394 in ]	宽度/横截面	12 – 16
第一连接器安装类型	印刷电路板, 插座

产品信息

类型	Power Relay	系列	RT1
产品特性	Insulation - Class F, Sealed - Fully	继电器类型	General Purpose

环境参数

动作时间	8ms	防护等级	RTIII
工作温度	-40°C ~ 85°C	初始介电强度	1000

文档与媒体

PDF 文档

13791.pdf
