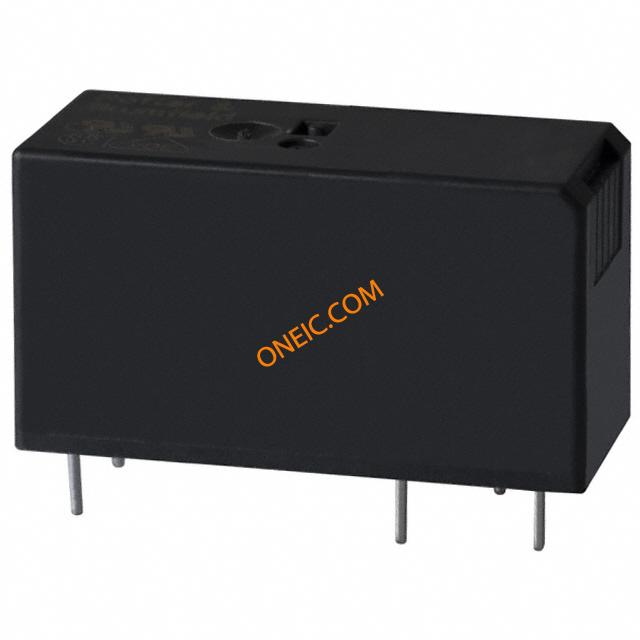

RT114012F
| 制造商 | TE Connectivity Ltd. |
| 描述 | General Purpose Relays SPDT 12A 12VDC RELAY GEN PURPOSE SPDT 12A 12V Relay,E-Mech,GenPurp,SPDT,Cur-Rtg12A Electromechanical Relay SPDT 12A 12VDC 360Ohm Through Hole Electromechanical Relay SPDT 12A 12VDC 360Ohm Through Hole Product Highlights:RT1 SeriesContact Arrangement = 1 Form C, SPDT, 1 C/OContact Current Rating = 12 Amps.Monostable Coil Magnetic SystemWithout Coil Suppression Diode POWER RELAY, SPDT, 12VDC, 12A, PC BOARD Relay;E-Mech;GenPurp;SPDT;Cur-Rtg12A;Ctrl-V12DC;Vol-Rtg250/30AC/DC;PCBMnt RT114012F |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 零件号别名 | 1419108-2 | 产品类别 | General Purpose Relays |
| 标准包装数量 | 20 | 工厂包装数量 | 500 |
合规参数
| RoHS | RoHS Compliant | 标准 | cULus,CSA,VDE,RoHS |
| 海关税号 | 85364110 | 零件状态 | 1419108-2 |
电气参数
| 线圈类型 | Monostable | 线圈功率 | 400 mW |
| 量程（°/s） | :TE - Power PCB Relay RT1 Series | 线圈电流 | 33.3 mA |
| 释放时间 | 6ms | 额定电压 | 380VAC |
| 线圈电阻 | 360 Ohms | 输出电流 | :12A |
| 供电电压 | 12 V | 开关电压 | 277VAC, 30VDC - Max |
| Vgs(th)（最大）@ Id | 1.2 VDC | 最大额定电流 | 12A |
| 触点电压（最大） | :277V | 平均正向功率 | 400 mW |
| 集电极-发射极饱和电压（最大）@ Vge, Ic | 8.4 VDC | 触点额定电流 | 12A |
| 数字供电电压 | :30V | 驱动电压（最大Rds On，最小Rds On） | 12VDC |
机械参数
| 深度 | 0.5in | 宽度 | 12.7 mm |
| 高度 | 15.7 mm | 长度 | 29 mm |
| 重量 | 0.054 | 包装方式 | Tube |
| 端接方式 | Solder | 触点形式 | 1 Form C (SPDT-BM) |
| 安装类型 | Through Hole | 端子类型 | Solder |
| 安装样式 | Through Hole | 触头材料 | Silver Nickel |
| 尺寸/外形 | 1.142in.Lx.500in.Wx0.618in.H(Approx.) | 端接样式 | PC Pin |
| 接触件端接 | PCB | 典型触点布局 | SPDT |
产品信息
| 类型 | Power Relay | 系列 | RT1 |
| 产品特性 | Insulation - Class F, Sealed - Flux Protection | 功能 | GeneralPurpose |
| 继电器类型 | General Purpose | 制造商全称 | RTSeries |
| 应用细节 | General Purpose | ||
环境参数
| 动作时间 | 8ms | 工作温度 | -40°C ~ 85°C |
