点击放大查看

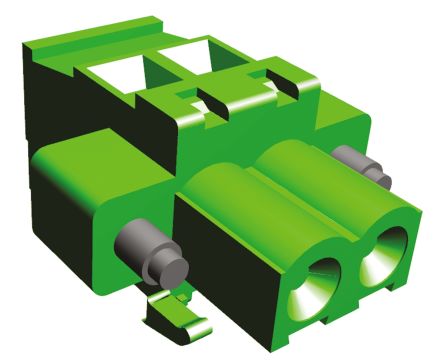

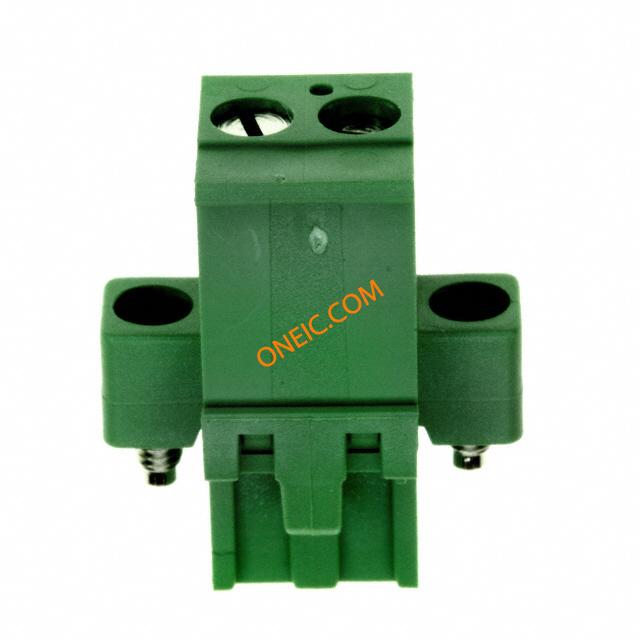

796861-2
| 制造商 | |
| 描述 | Conn Terminal Block F 2 POS 5.08mm Screw ST Panel Mount 15A/Contact Terminal Block Connectors TERM BLOCK PLUG 2POS 5.08MM Pluggable Terminal Blocks 2 POS PLUG VERTICAL Conn Terminal Block F 2 POS 5.08mm Screw ST Panel Mount 15A/Contact Search Keywords:cage clamp, modular, one-piece, pcb, stackable, end-to-end TE Connectivity Buchanan 系列 5.08mm 节距 2 路 公 绿色 直 插头, 面板安装, 焊接端接 2 POS TERMI-BLOK PLUG VERTICAL |
| 分类 |
商业参数
| 产品 | Pluggable Terminal Blocks | 其他名称 | A98289 |
| 产品类别 | Pluggable Terminal Blocks | 标准包装数量 | Bulk |
| 工厂包装数量 | 300 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | 无铅定义 | Not relevant for lead free process |
| RoHS/ELV合规状态 | RoHS compliant, ELV compliant | 材料阻燃等级 | UL 94V-0 |
电气参数
| 电流 | 15A | 电压 | 300V |
| 额定电压 | 300 VAC | 供电电压 | 300 |
| 额定交流电压 | 300 | 跳闸电流 | 15 |
| 最大额定电流 | 15 A | ||
机械参数
| 颜色 | Green | 深度 | 25mm |
| 间距 | 5.08 mm | 宽度 | 12.5mm |
| 长度 | 20.32mm | 材料（通用） | 聚酰胺 |
| 包装方式 | Bulk | 壳体颜色 | 绿色 |
| 出线方向 | 侧 | 引脚样式 | Side |
| 螺钉尺寸 | M3 | 导线线规 | 12-30 AWG |
| 方向 | 直 | 端接方式 | Screw |
| 第二连接器 | 否 | 外壳颜色 | Green |
| 安装类型 | Panel Mount | 连接器类型 | Plug (left-hand) |
| 接触镀层 | Tin | 法兰特征 | With |
| 排数 | 1 | 螺丝材料 | Brass |
| 插入件材料 | 磷青铜 | 插头进线方向 | 270° |
| 触头材料 | Phosphor Bronze | 壳体材料 | Polyamide 6.6 |
| 包装数量 | 300 | 端接排数 | 焊接 |
| 连接器间距 | Side | 端接样式 | Screw |
| 触点数 | 2 | 位数 | 2 |
| 接线端子类型 | Plug, Female Sockets | 端子螺钉表面处理 | 镍 |
| 螺纹/螺钉/孔尺寸 | 黄铜 | 中心触点材料 | 5.08 [0.200] |
| 螺钉材料 - 镀层 | Nickel | 线规或范围 - mm² | 0.03 â 2.50 |
产品信息
| 类型 | Terminal Block | 连接器性别 | F |
| 系列 | Buchanan | 产品特性 | Flange, Retention Latches (Non-Wire Side) |
| 制造商全称 | Buchanan | 产品子类型 | Connector |
| 侧面可堆叠 | No | 层数 | 1 |
| 互连系统 | With | 每层位数 | 2 |
| 并排堆叠 | 否 | ||
相关型号
796866-2
te connectivity / amp
Conn Shrouded Header HDR 2 POS 5.08mm Solder RA Thru-Hole Terminal Block Connectors TERM BLOCK HDR 2POS R/A 5.08MM Pluggable Terminal Blocks HDR 2 POS R/A 5.08MM Conn Shrouded Header HDR 2 POS 5.08mm Solder RA Thru-Hole Search Keywords:cage clamp, modular, one-piece, pcb, stackable, end-to-end 2 POS TERMI-BLOK HDR RT ANGLE

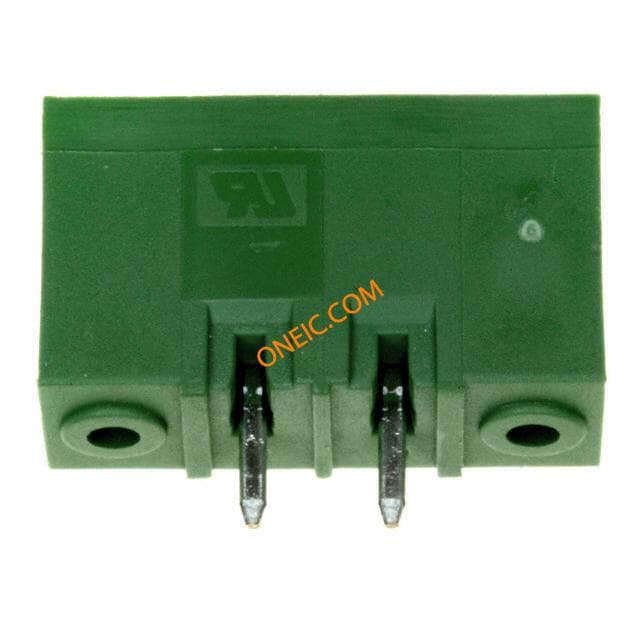

796867-2
