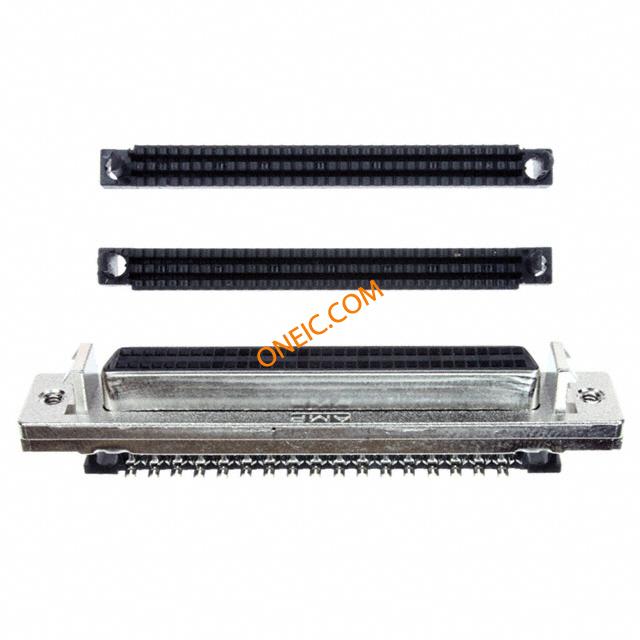

749656-7
| 制造商 | TE Connectivity Ltd. |
| 描述 | Conn SCSI RCP 68 POS 1.27mm IDT RA Cable Mount 68 Terminal 1 Port .050 Series Cable Connectors (SCSI) CONN RCPT 68POS .050 PNLMT W/COV I/O Connectors 68 POS RECEPTACLE 256 68 50SR PANEL MOUNT RCPT |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品 | SCSI Connectors | 交货时间 | 70 Days |
| 子类别 | Connector SCSI | 产品类别 | I/O Connectors |
| 标准包装数量 | Rail / Tube | 工厂包装数量 | 8 |
合规参数
| RoHS | Contains lead / RoHS non-compliant | 无铅定义 | Not relevant for lead free process |
| RoHS/ELV合规状态 | Not ELV/RoHS compliant | 材料阻燃等级 | UL 94V-0 |
电气参数
| 频率 | 不带 | 额定电压 | 30V |
| 连接器阻抗 | 刺破式压接 (IDC) | 最大额定电流 | 1A |
| 绝缘电阻 | 1000 MOhms | ||
机械参数
| 颜色 | Black | 间距 | 1.27 mm |
| 锁定类型 | 带有 | 包装方式 | Bulk |
| 屏蔽 | 否 | 壳体颜色 | 黑色 |
| 电缆类型 | Ribbon Cable, Round Jacketed Cable | 导线线规 | .05 – .09 mm² [ 30 – 28 AWG ] |
| 屏蔽类型 | No | 端接方式 | IDT |
| 螺纹尺寸 | 2-56 | 触头类型 | Signal |
| 引脚间距 | .64 mm [ .025 in ] | 外壳表面处理 | 铜镀镍 |
| 第二连接器 | With | 安装类型 | Cable Mount |
| 外壳镀层 | Nickel over Copper | 连接器类型 | IDC |
| 接触镀层 | Tin-Lead over Nickel | 法兰特征 | Housing/Shell (2-56); Latchblocks |
| 安装导轨 | Without | 排数 | 2 |
| 外壳材料（壳体） | Steel | 连接器样式 | D-Type |
| 插入件材料 | 磷青铜 | 锁定特性 | Latch Blocks |
| 触头材料 | Phosphor Bronze | 线缆终端 | Assembled |
| 壳体材料 | Thermoplastic | 安装特性 | 无 |
| 包装数量 | 8 | 面板安装类型 | With |
| 端接样式 | With | 触点数 | 68 |
| 绝缘直径 | 0.74 â 0.91 [0.029 â 0.036] | 位数 | 68 |
| 外壳材料及表面处理 | Steel, Nickel Plated | 接触镀层厚度 | Flash |
| 线规或范围 - AWG | 30 – 28 | 线规或范围 - mm² | 0.05-0.09² [30-28] |
| 外壳尺寸，连接器布局 | 0.050 Pitch x 0.100 Row to Row | 最大瞬时扭矩（oz-in / mNm） | 不带 |
产品信息
| 制造商 | .91 | 类型 | SCSI |
| 制动位 | Without | 连接器性别 | RCP |
| 系列 | Series III | 产品特性 | .050 Series Cable Connectors |
| 制造商全称 | AMP | 预装 | 是 |
| 产品子类型 | Connector | 配置 | 已装配 |
| 连接类型 | Wire | 其他规格 | 锌 |
| 适用产品/相关产品 | 1-749656-2 | ||
环境参数
| 工作温度 | -55°C ~ 105°C | ||
