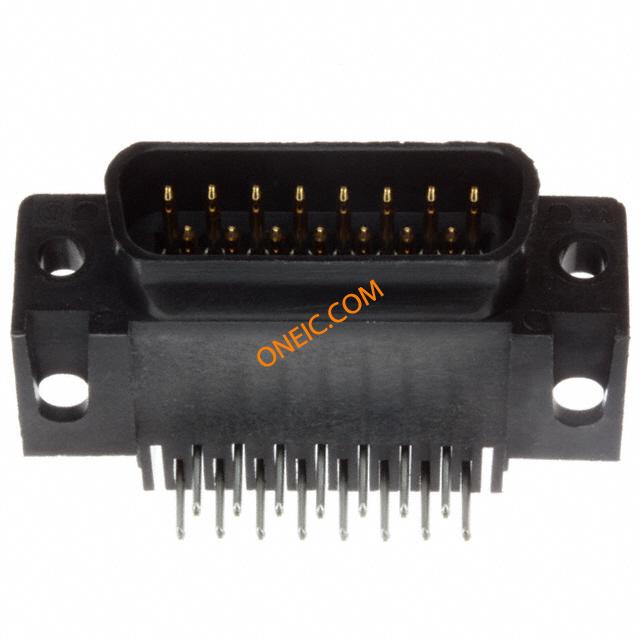

5747468-2
| 制造商 | TE Connectivity Ltd. |
| 描述 | D-Sub Standard Connectors PLUG PLASTIC SHL 15P Standard Board Mount Connectors CONN D-SUB PLUG R/A 15POS PCB AU Conn;D-Sub;PCBPlug;15Pos;RTAng;HD-20Series;20AWG;AllPlasticShell |
| 分类 |
商业参数
| 其他名称 | A33995 | 产品类别 | D-Sub Standard Connectors |
| 标准包装数量 | 112 | 工厂包装数量 | 112 |
合规参数
| RoHS | RoHS Compliant | 无铅定义 | Wave solder capable to 240°C, Wave solder capable to 260°C, Wave solder c |
| RoHS/ELV合规状态 | RoHS compliant, ELV compliant | 材料阻燃等级 | UL 94V-0 |
电气参数
| 接地方式 | Without | 额定电压 | 125V |
| 最大额定电流 | 6A | ||
机械参数
| 颜色 | Black | 密封型 | No |
| 占位面积 | 14.99 [.590] | 包装方式 | Tray |
| 外壳尺寸 | 2 | 端接方式 | Solder |
| 触头类型 | Signal | 第二连接器 | Without |
| 触点形状 | Round | 安装类型 | Right Angle |
| 外壳镀层 | Tin | 连接器类型 | Plug, Male Pins |
| 接触镀层 | Gold | 法兰特征 | Housing/Shell (Unthreaded) |
| 接地类型 | Without | 安装样式 | Through Hole |
| 排数 | 2 | 外壳材料（壳体） | Steel |
| 电路板厚度 | 0.093 [2.36] | 连接器样式 | D-Sub |
| 外形（宽 x 高） | Standard | 触头材料 | Brass |
| 壳体材料 | Thermoplastic | 面板安装类型 | Without |
| 尺寸/外形 | 0.66 [.026] | 接地凹痕 | Without |
| 端接样式 | Solder | 连接器颜色 | None |
| 触点数 | 15 | 位数 | 15 |
| 外壳尺寸-插件 | All Plastic | 安装孔直径 | 3.18 [.125] |
| 端子柱长度 | 3.18 [0.125] | 接触镀层厚度 | Flash |
| 外壳尺寸，连接器布局 | 2 (DA, A) | ||
产品信息
| 备注 | Plugs are preloaded with size 20 DF posted pin contacts | 连接器性别 | Male |
| 系列 | HD-20 | 制造商全称 | AMP |
环境参数
| 机械寿命 | Obsolete | 工作温度 | -55°C ~ 105°C |
