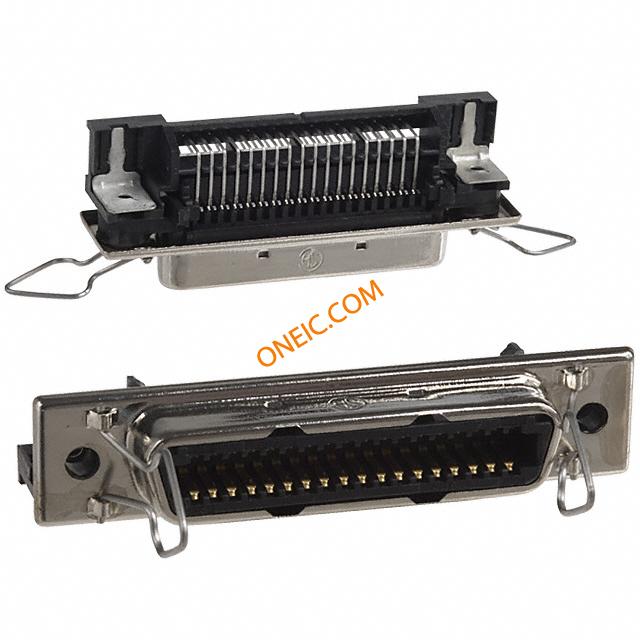

点击放大查看
5555520-2
| 制造商 | TE Connectivity Ltd. |
| 描述 | Conn IEEE 488 RCP 36 POS 2.16mm Solder RA Thru-Hole 36 Terminal 1 Port Headers & Wire Housings RCPT ASSY SHLD 36POS R/A 2.16 [.085] Printed Circuit Board Connectors CONN CHAMP 36 POS RECEPT RT/ANG RCPT ASSY,SHLD,36 POS,RTANG |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 交货时间 | 70 Days | 子类别 | Connector Interface |
| 产品类别 | Headers & Wire Housings | 标准包装数量 | Trays |
| 工厂包装数量 | 40 | ||
合规参数
| RoHS | RoHS Compliant | 无铅定义 | Wave solder capable to 240°C, Wave solder capable to 260°C, Wave solder c |
| RoHS/ELV合规状态 | RoHS compliant, ELV compliant | 材料阻燃等级 | UL 94V-0 |
电气参数
| 连接器阻抗 | 释放锁 | ||
机械参数
| 颜色 | Black | 间距 | 2.16 mm |
| 镀层 | Tin | 材料（通用） | Stainless Steel |
| 包装方式 | Tray | 屏蔽 | 带有 |
| 壳体颜色 | 黑色 | 螺钉尺寸 | 4-40 |
| 方向 | Standard | 屏蔽类型 | Yes |
| 本体尺寸 | 1.57 mm [ .062 in ] | 端接方式 | Solder |
| 外壳表面处理 | Bright | 第二连接器 | With |
| 安装类型 | Through Hole | 外壳镀层 | Bright Nickel over Copper |
| 连接器类型 | Receptacle | 接触镀层 | Gold |
| 法兰特征 | Insert, Threaded (4-40) | 安装样式 | Right Angle |
| 排数 | 2 | 电路板厚度 | 1.57 [0.062] |
| 连接器样式 | Outer Shroud Contacts | 插入件材料 | 铜合金 |
| 锁定特性 | Bail Lock | 磁芯材质 | Polyester |
| 面板厚度 | 1.57 [0.062] | 外形（宽 x 高） | Standard |
| 屏蔽材料 | With | 触头材料 | Copper |
| 壳体材料 | Polyester | 刀片材料 | 聚酯 |
| 框架材料 | Polyester | 安装特性 | 板锁 |
| 包装数量 | 40 | 面板安装类型 | Rear Mount |
| 端接样式 | Solder | 触点数 | 36 |
| 位数 | 36 | 安装孔直径 | 带有 |
| 接触件表面处理 - 配合 | 钝化 | 接触镀层厚度 | 30µin (0.76µm) |
| 后壳材料及镀层 | 锡 | ||
产品信息
| 类型 | IEEE 488 | 连接器性别 | RCP |
| 系列 | CHAMP | 产品特性 | Bail Lock, Board Lock, Shielded |
| 方向 | 标准 | 制造商全称 | AMP |
| 预装 | 是 | 产品子类型 | Receptacles - PCB |
| 其他规格 | Yes | 适用产品/相关产品 | 555520-2 |
环境参数
| 封装热阻 | 1.57 mm [ .062 in ] | ||
