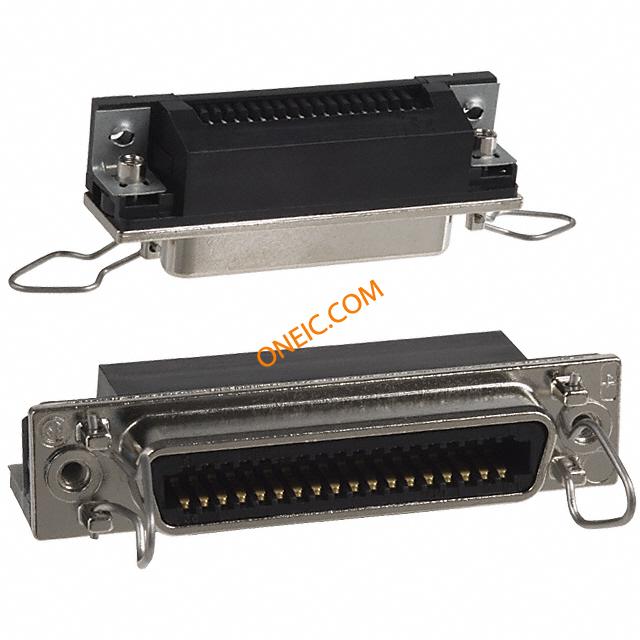

点击放大查看
5553815-3
| 制造商 | TE Connectivity Ltd. |
| 描述 | Conn IEEE 488 RCP 36 POS 2.16mm Solder RA Thru-Hole 36 Terminal 1 Port D-Sub Standard Connectors ASSY EMI RCPT 36POSN BAIL MTG 2.16 [.085] Printed Circuit Board Connectors CONN CHAMP RECEPT 36 POS RTANG Conn IEEE 488 RCP 36 POS 2.16mm Solder RA Thru-Hole 36 Terminal 1 Port Search Keywords:intermateable, high density, wave solder, edge connector, vertical mount connector, insulation displacement, CHAMP-LOK, shielded, 0.8mm, .050, .085 Centerline Miniature Ribbon Connectors (CHAMP), ribbon cable, input/output, pcb connectors, AMPHENOL, Centronics |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 交货时间 | 365 Days | 子类别 | Connector Interface |
| 标准包装数量 | Trays | 工厂包装数量 | 40 |
合规参数
| RoHS | RoHS Compliant | 无铅定义 | Wave solder capable to 240°C, Wave solder capable to 260°C, Wave solder c |
| RoHS/ELV合规状态 | RoHS compliant, ELV compliant | ||
机械参数
| 颜色 | Black | 间距 | 2.16 mm |
| 包装方式 | Tray | 螺钉尺寸 | 4-40 |
| 方向 | Standard | 屏蔽类型 | Yes |
| 端接方式 | Solder | 第二连接器 | With |
| 安装类型 | Through Hole | 外壳镀层 | Nickel |
| 连接器类型 | Receptacle | 接触镀层 | Tin |
| 法兰特征 | Insert, Threaded (4-40) | 安装样式 | Right Angle |
| 排数 | 2 | 连接器样式 | Outer Shroud Contacts |
| 锁定特性 | Bail Lock | 磁芯材质 | Thermoplastic |
| 面板厚度 | 1.60 [0.063] | 外形（宽 x 高） | Standard |
| 屏蔽材料 | Die Cast Metal | 触头材料 | Copper Alloy |
| 壳体材料 | Thermoplastic | 框架材料 | Thermoplastic |
| 面板安装类型 | Rear Mount | 位数 | 36 |
| 接触镀层厚度 | Flash | ||
产品信息
| 类型 | IEEE 488 | 连接器性别 | RCP |
| 产品特性 | Bail Lock, Shielded | 制造商全称 | AMP |
| 其他规格 | No | 适用产品/相关产品 | 553815-3 |
