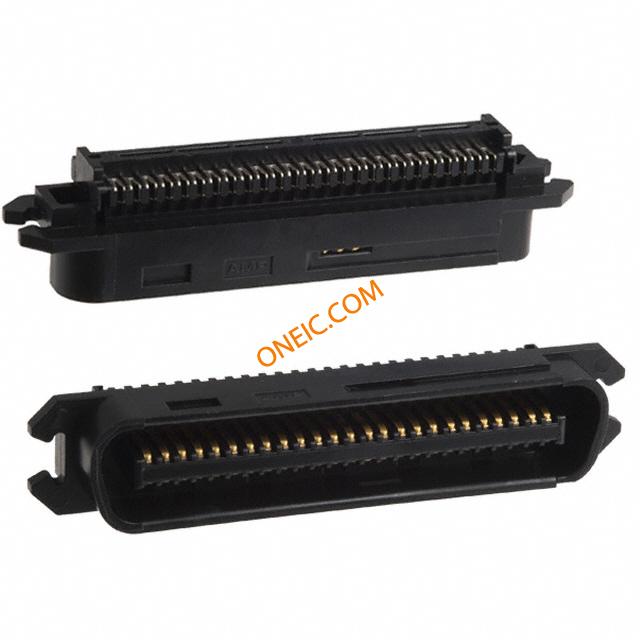

点击放大查看
552319-1
| 制造商 | TE Connectivity Ltd. |
| 描述 | Conn IEEE 488 PL 50 POS 2.16mm IDT RA Cable Mount 50Terminal 1Port Tray 2.16 [.085] IDC Connectors ASSY, PLUG, 50 POS, C SLOT I/O Connectors PLUG 50P BAIL LOCK 22AWG solid/stranded |
| 分类 |
商业参数
| 交货时间 | 98 Days | 子类别 | Connector Interface |
| 产品类别 | Connectors | 标准包装数量 | Trays |
| 工厂包装数量 | 100 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | 无铅定义 | Not relevant for lead free process |
| RoHS/ELV合规状态 | RoHS compliant, ELV compliant | ||
电气参数
| 连接器阻抗 | 释放锁 | ||
机械参数
| 间距 | 2.16 mm | 包装方式 | Tray |
| 屏蔽 | 否 | 厚度 | Thin |
| 壳体颜色 | 黑色 | 电缆类型 | 7 Strand, Solid |
| 铜缆类型 | C | 屏蔽类型 | No |
| 端接方式 | IDC | 第二连接器 | With |
| 外壳颜色 | Green | 安装类型 | Cable Mount |
| 连接器类型 | Plug | 接触镀层 | Gold (30) over Nickel (50), Gold Flash over Palladium Nickel over Nickel |
| 法兰特征 | 薄 | 安装样式 | Edge |
| 排数 | 2 | 连接器样式 | PB |
| 插入件材料 | 铜合金 | 锁定特性 | Bail Lock |
| 外形（宽 x 高） | Standard | 壳体材料 | 聚苯醚 |
| 包装数量 | Tray | 面板安装类型 | Without |
| 端接样式 | Crimp | 触点数 | 50 |
| 绝缘直径 | 1.14 [.045] Max. | 位数 | 50 |
| 外壳材料及表面处理 | 绿色 | 接触镀层厚度 | 30µin (0.76µm) |
| 线规或范围 - AWG | 22 | 线规或范围 - mm² | 0.40² [22] |
产品信息
| 类型 | IEEE 488 | 连接器性别 | PL |
| 产品特性 | Bail Lock | 产品子类型 | Connector |
