点击放大查看

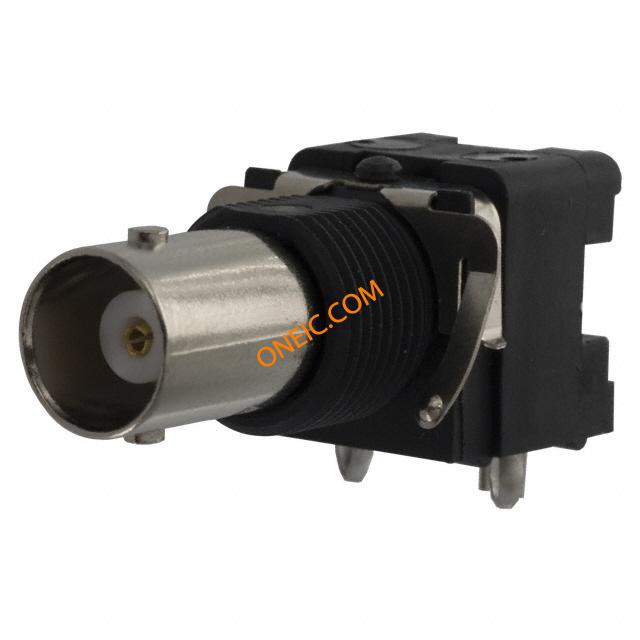

5413524-5
| 制造商 | TE Connectivity Ltd. |
| 描述 | Conn BNC RCP 50Ohm Solder RA Thru-Hole Gold Decoupled BNC RF Connectors CONN BNC JACK R/A 50 OHM PCB RF Connectors / Coaxial Connectors JACK R/A 50 OHM AU JACK DECOUPLER PCB RTANG JACK DECOUPLER PCB RTANG Search Keywords:NIC, Network Interface Cards, PC Cards, RF, |
| 分类 |
商业参数
| 产品 | PCB Connectors | 标准包装规格 | 31 |
| 产品类别 | RF Connectors / Coaxial Connectors | 标准包装数量 | Rail / Tube |
| 工厂包装数量 | 31 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | ESD保护 | Without |
| 无铅定义 | Wave solder capable to 240°C, Wave solder capable to 260°C, Wave solder c | RoHS/ELV合规状态 | RoHS compliant, ELV compliant |
电气参数
| PLL | 9400 | 阻抗 | 50 Ohm |
| 电容 | 9,400 | 额定电压 | 500 V |
| 最大频率 | 4GHz | 额定直流电压 | 1500 |
| 连接器阻抗 | Standard | 阻抗（最大）（Zzt） | 50 |
| 绝缘电阻 | 5000 MOhms | 直流反向电压（Vr）（最大） | 1500 |
机械参数
| 包装方式 | Bulk | 本体表面处理 | Nickel |
| 方向 | Right Angle | 端接方式 | Solder |
| 基体材料 | Zinc | 安装类型 | Through Hole |
| 连接器类型 | Jack, Female Socket | 接触镀层 | Gold |
| 紧固类型 | Bayonet Lock | 安装样式 | Compliant |
| 壳体镀层 | Nickel | 连接器样式 | BNC |
| 高度（英寸） | 15.88 [0.625] | 外形（宽 x 高） | Standard |
| 触头材料 | Phosphor Bronze | 安装特性 | 符合标准的插针 |
| 面板安装类型 | Lockwasher and Nut | 主要材料 | 锌 |
| 屏蔽层端接方式 | Press-Fit | 接触件端接 | Solder |
| 介电材料 | Polymethylpentene | 中心触点表面处理 | 金 |
| 中心触点镀层工艺 | Gold | 柱体长度（配合） | 2.79 [0.110] |
| 中心触点材料 | Phosphor Bronze | 接触镀层厚度 | 889 |
| 第一连接器安装类型 | Panel | 外管直径（最大） | 14.529 mm [ .572 in ] |
产品信息
| 类型 | BNC | 等级 | 商业 |
| 连接器性别 | RCP | 产品特性 | Decoupling Capacitance |
| 极性 | Standard | 可密封 | 否 |
| 制造商全称 | AMP | 产品子类型 | Connector |
| 连接类型 | PCB | 射频系列/标准 | 5413524 |
环境参数
| 温度额定值 | Standard | 工作温度 | - 55 C to + 85 C |
文档与媒体
相关型号
330620
TE Connectivity AMP Connectors
Connector Accessories BNC Insulating Bushing Nylon BNC RF Connectors CONN BUSHING INSULATE BNC BLKHD RF Connector Accessories INSULATION BUSHING Connector Accessories BNC Insulating Bushing Nylon Product Highlights:Insulating BushingConnector Type = BNCNot StackedInsulating Bushing Outside Diameter = 17.45 mmSearch Keywords:solderless, RF, coax, BNC, UG/U, miniature, sub-miniature, bayonet, MIL-C-39012 INSULATIONBUSHING,BNC,17.45MMOUTSIDEDIAMETER TE Connectivity BNC系列 天然色 尼龙 绝缘衬套, 适用于射频同轴连接器 INSUL BUSHING BNC BLKHD PHEN

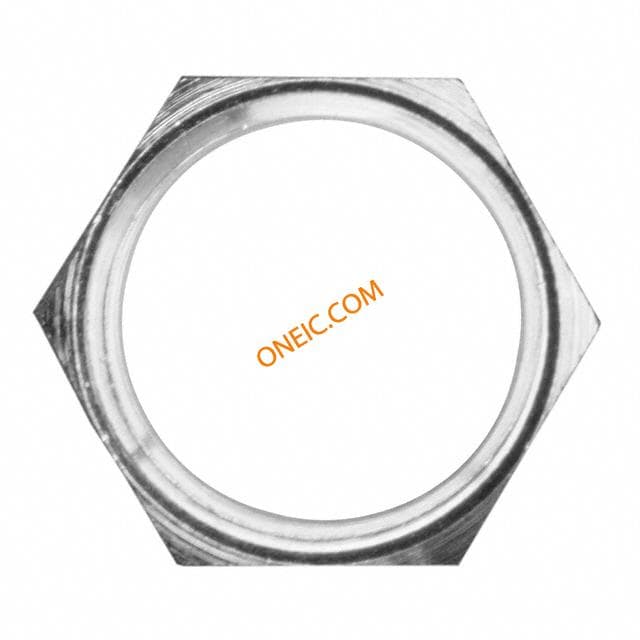

1-1634816-0
te connectivity / amp
Connector Accessories Jam Nut Brass BNC RF Connectors CONN BNC/TNC NUT HEXAGONAL BNC/TNC hexagonal nut Screws & Fasteners Hexagonal Nut Connector Accessories Jam Nut Brass Product Highlights:Jam NutConnector Type = ZDC/BNCCommercial GradeBrass Body MaterialNickel Body PlatingSearch Keywords:solderless, RF, coax, BNC, UG/U, miniature, sub-miniature, bayonet, MIL-C-39012 NUT, BNC / TNC BNC/TNCHEXAGONALNUT BNC / TNC Hexagonal Nut Hex Nut BNC, 1-1634816-0, TE Connectivity TE Connectivity Greenpar系列 螺母, 使用于BNC 和 TNC 连接器

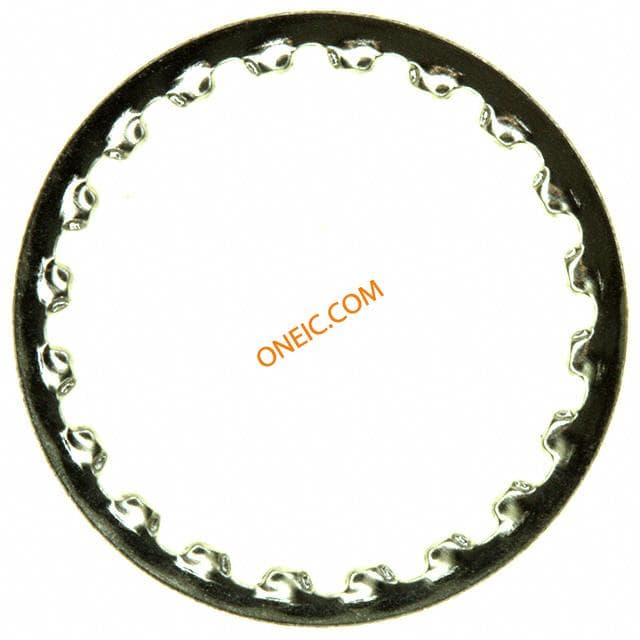

1-1634817-0
